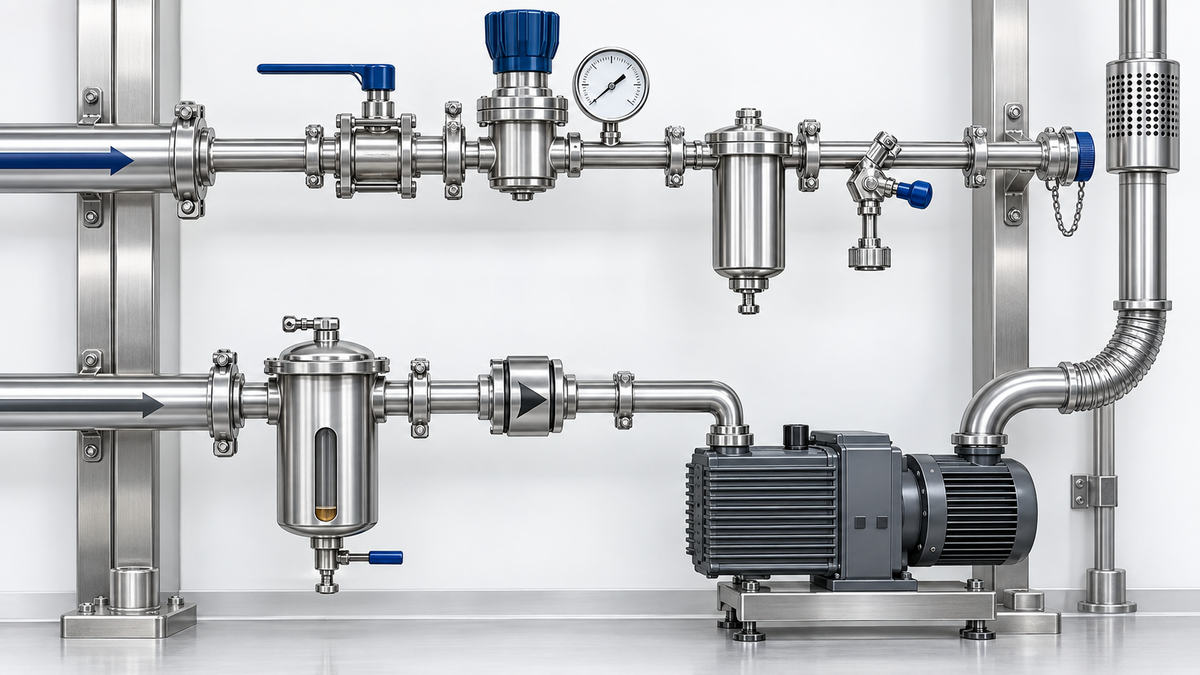

Una utility qualificata in centrale può perdere prestazione e qualità nella distribuzione. Un regolatore sottodimensionato, un ramo inutilizzato, un filtro bagnato o una connessione non controllata possono rendere inadeguata un'utenza mentre la pressione del collettore principale appare normale. Il progetto deve quindi dimostrare che le condizioni richieste arrivano fino al punto reale di utilizzo, in tutti gli stati operativi pertinenti.
Questo articolo riguarda distribuzione di clean steam, aria compressa, gas di processo e vacuum. I meccanismi non sono identici. Il vapore genera condensato, i gas compressi risentono di cadute di pressione e contaminazione, il vacuum può trasportare vapori e liquidi dal processo verso le pompe. Copiare una geometria da un water loop senza comprendere questi comportamenti produce regole apparentemente rigorose ma tecnicamente deboli.
Definire il confine fino all'ultima connessione
[QRM] Disegnare la catena completa: generazione o sorgente, trattamento, accumulo, header, rami, regolazione, filtrazione, connessione e macchina. Indicare per ogni componente fluido, funzione, condizioni operative, possibili contaminanti e manutenzione. Separare il limite contrattuale del fornitore dal limite di qualifica e dal punto in cui il prodotto è esposto.
Una matrice delle utenze deve descrivere portata normale, picco, simultaneità, pressione minima e massima accettabile, temperatura pertinente, qualità e durata dell'operazione. Le condizioni di riferimento del gas sono indispensabili per confrontare portate. Non sommare valori riferiti a pressioni o temperature diverse senza una conversione documentata. Per il vacuum distinguere pressione assoluta, pressione relativa e capacità alle condizioni effettive di aspirazione.
Includere utenze future come scenario esplicito, evitando margini indefiniti. Un'estensione può aggiungere domanda, volume, superfici e nuovi modi di guasto. La riserva di capacità non è soltanto spazio nel compressore o nella pompa: comprende rete, regolatori, filtri, drenaggio, misurazione e possibilità di isolare i lavori senza compromettere le attività esistenti.
Quadro regolatorio e principi tecnici
[REGULATORY REQUIREMENT] EU GMP Annex 1, revisione 2022, tratta le utilities nella produzione sterile e richiede prevenzione del riflusso da sistemi vacuum o in pressione quando costituisce rischio per il prodotto. La distribuzione deve sostenere la qualità necessaria all'impiego. Il principio non prescrive una geometria universale né impone lo stesso layout per vapore, aria, gas e vuoto.
[GUIDANCE] ICH Q9(R1) sostiene la valutazione del rischio; Annex 15 fornisce il contesto GMP per qualifica e convalida. [TECHNICAL STANDARD] Codici di tubazione e standard tecnici si applicano secondo fluido, servizio, giurisdizione e progetto. Nessuna citazione generica sostituisce la verifica del campo di applicazione. Per ossigeno, i riferimenti EIGA richiedono attenzione a compatibilità e pulizia entro il loro perimetro.
[GEP] Le decisioni di layout che seguono sono da dimostrare con calcoli, documenti e prove. [GUIDEGXP RECOMMENDATION] Approvare un diagramma che mostri confini, punti critici, campionamento, isolamento e modalità di manutenzione prima di congelare percorsi e componenti.
Header, rami e scelta della topologia
Una distribuzione ad anello può offrire percorsi alternativi e ridurre determinate perdite, ma il vantaggio dipende da dimensionamento, domanda e stato delle valvole. Un ramo può essere più semplice da identificare e isolare, pur presentando una maggiore sensibilità alla distanza o alla domanda locale. Confrontare entrambe le opzioni nelle condizioni previste, incluse chiusure parziali per manutenzione.
Per i gas secchi non trasferire automaticamente requisiti di ricircolo, velocità o rapporto geometrico dei rami adottati per acqua. Valutare invece permanenza di contaminanti, pulibilità, ingressi d'acqua, capacità di spurgo e possibilità di campionare. Un tratto inutilizzato può restare un rischio se conserva residui di installazione o comunica con una parte contaminata; l'assenza di liquido in esercizio normale non lo rende irrilevante.
Il percorso deve permettere espansione termica, sostegno, accesso e identificazione. Attraversamenti di aree controllate devono rispettare la pulibilità esterna e la segregazione. Collegare queste scelte a Cleanrooms & HVAC Systems, senza trasformare il progetto della utility in una ripetizione del controllo ambientale del locale.
Caduta di pressione e regolazione locale
Calcolare la prestazione dalla sorgente alla macchina utilizzando domanda simultanea giustificata, lunghezze, raccordi, valvole, regolatori e filtri nelle condizioni pertinenti. Considerare filtro carico, pressione disponibile ridotta e utenti che avviano insieme. La misura in centrale può rimanere stabile mentre un singolo ramo scende sotto il requisito durante un transitorio.
La scelta del regolatore include capacità, stabilità, comportamento a basso flusso, risposta alla variazione della pressione a monte e materiali. Due stadi possono essere utili in alcune applicazioni, ma non costituiscono una prescrizione generale. Definire anche protezione contro sovrapressione, posizione delle misure e conseguenze del guasto. Un setpoint non documenta automaticamente il valore realmente disponibile all'utilizzatore.
Bilanciare riduzione delle perdite e qualità della regolazione. Aumentare la pressione generale per compensare una restrizione locale può aumentare consumi, perdite e carico sui componenti senza eliminare la causa. Verificare prima filtro, valvola, raccordo e profilo di consumo. Conservare il confronto fra calcolo e comportamento misurato come evidenza del progetto.
Materiali, connessioni e pulizia interna
La scelta dei materiali deve considerare contatto, impurità, pressione, temperatura, pulizia, sterilizzazione quando prevista e compatibilità con il gas. Acciaio inossidabile non è una specifica completa: definire caratteristiche pertinenti di tubi, giunti, guarnizioni e componenti. Per ossigeno, la valutazione della combustibilità e della pulizia dedicata non può essere sostituita dalla sola designazione del metallo.
Definire protezione delle estremità, stoccaggio, fabbricazione, controllo dei giunti e pulizia finale. La strategia di prova meccanica deve evitare di compromettere lo stato di pulizia o lasciare acqua non gestita. Dopo un intervento, il ritorno in servizio comprende rimozione dei residui, verifiche pertinenti e aggiornamento dei documenti. Il controllo visivo esterno non basta per accettare la superficie interna.
Connessioni dedicate, etichette leggibili e controllo degli adattatori riducono errori di collegamento. I tubi flessibili richiedono identità, compatibilità, percorso, protezione delle estremità e gestione dopo l'uso. Una rete rigidamente controllata può perdere la propria difesa se il terminale viene sostituito liberamente con un accessorio non valutato.
Clean steam: distribuire vapore e gestire condensato
Il clean steam deve raggiungere l'utenza con condizioni adatte alla funzione. Pendenza, punti bassi, drenaggio, scaricatori, separazione e isolamento termico vanno progettati considerando avviamento e regime. Un sistema può generare vapore idoneo e consegnare una miscela alterata da accumulo di condensato o perdite termiche lungo il percorso.
Gli scaricatori devono essere selezionati per servizio, differenziale di pressione e carichi previsti; installazione e manutenzione devono consentire controllo del loro funzionamento. Un guasto aperto e un guasto chiuso hanno conseguenze differenti. La gestione dello scarico o ritorno del condensato deve evitare contropressioni e contaminazioni incompatibili con la funzione del sistema.
Non trattare pressione e temperatura come prova completa di qualità del vapore. Qualità fisica e chimica del condensato richiedono evidenze distinte. Qui si controlla l'utility fino all'interfaccia; l'accettazione della sequenza SIP e del suo effetto sul processo appartiene a Cleaning, CIP & SIP Systems. L'acqua di alimento si collega alla specifica dell'area Pharmaceutical Water & WFI Systems.
Filtrazione e progettazione del punto d'uso
Definire la funzione di ogni filtro: particelle, coalescenza, adsorbimento o barriera microbiologica. Dimensionamento, orientamento, drenaggio e accessibilità dipendono dalla funzione. La pressione differenziale può indicare una restrizione, ma non dimostra integrità microbiologica o capacità residua di adsorbimento. Le verifiche devono corrispondere al meccanismo che si intende controllare.
Il punto d'uso deve permettere regolazione, isolamento e campionamento senza introdurre percorsi incontrollati. Nei processi asettici, valutare la barriera sterilizzante e il tratto successivo secondo i requisiti applicabili. La distanza fra filtro e processo conta perché tutto il percorso residuo deve mantenere lo stato richiesto. Non aggiungere un raccordo di campionamento creando una nuova superficie non gestita.
Disegnare il prelievo con chi effettua realmente le analisi. Accesso, connessioni, scarico sicuro del gas, pressione e spazio per strumenti possono determinare la praticabilità del metodo. Un punto perfetto sul diagramma ma irraggiungibile durante produzione non sostiene un programma affidabile. Specificare se il campione rappresenta la rete prima del filtro o il gas effettivamente erogato dopo il terminale.
Vacuum: progettare anche ciò che arriva dal processo
Nel vacuum il flusso normale porta materiale dal processo verso la pompa. Vapori, aerosol, liquidi o particelle possono quindi contaminare una rete comune e raggiungere separatori o sistemi di scarico. La scelta fra vuoto centralizzato e pompa dedicata dipende da carico, compatibilità, segregazione e conseguenze di un'interazione fra utenti, oltre che dall'efficienza.
Separatori, trappole e raccolta dei liquidi devono prevenire trascinamento e gestire il contenuto in modo controllato. Definire livelli, allarmi, svuotamento, pulizia e accesso sicuro. Un separatore pieno non è una barriera efficace. Valutare le sostanze che possono raggiungere la pompa e le condizioni di processo, incluse eventuali esigenze specifiche per solventi o sostanze pericolose.
Il riflusso può avvenire durante arresto della pompa, perdita di energia, isolamento o variazione della pressione nelle utenze. Individuare meccanismi adeguati di non ritorno e isolamento e verificarli nelle sequenze effettive. Una valvola disegnata sul P&ID non dimostra tenuta o risposta sufficiente. Considerare anche migrazione di lubrificanti o fluidi di servizio quando pertinente alla tecnologia.
Lo scarico della pompa deve essere valutato per contaminanti, posizione, trattamento e possibili ritorni verso prese d'aria o aree occupate. La pompa di riserva richiede controllo dopo inattività e verifica del subentro. Due pompe collegate allo stesso separatore o alla stessa linea di scarico possono condividere un unico punto di guasto. Definire una modalità sicura di manutenzione che mantenga la segregazione.
Matrice delle sfide di progetto
| Evento | Possibile conseguenza | Verifica da pianificare |
|---|---|---|
| Picco simultaneo su più utenze | Pressione insufficiente nel ramo | Misura dinamica nelle condizioni motivate |
| Filtro terminale carico | Riduzione del flusso utile | Prestazione con perdita di carico pertinente |
| Avvio del vapore | Condensato e condizioni instabili | Drenaggio e stabilizzazione all'utenza |
| Fermata della pompa vacuum | Riflusso verso il processo | Sequenza di isolamento e comportamento reale |
| Manutenzione di un header | Interruzione o contaminazione | Segregazione, ripristino e verifiche |
| Estensione della rete | Nuove cadute e superfici | Riesame dei calcoli e campionamento mirato |
Preparare la consegna all'esercizio
Prima della consegna confrontare disegni, etichette, orientamento delle valvole e punti di misura con l'impianto fisico. Verificare la rimozione o gestione controllata di tubi temporanei e bypass. Un segnale corretto associato al ramo sbagliato può produrre un verbale convincente ma non rappresentativo.
La documentazione deve chiarire quali prove servono dopo l'apertura di un tratto e chi autorizza il riutilizzo. Cambiare un manometro, estendere un header e aprire un separatore vacuum comportano rischi diversi. Distinguere disponibilità tecnica e autorizzazione al processo quando mancano risultati o restano restrizioni. Le condizioni temporanee devono essere comprensibili al cambio turno, senza dipendere dalla memoria del manutentore che ha eseguito il lavoro.
Esempio: nuovo ramo su una rete esistente
Un progetto aggiunge un'utenza gas lontana usando la capacità nominale disponibile in centrale. Durante il test statico tutto appare conforme. Quando due macchine iniziano insieme, il regolatore locale e il filtro producono una caduta che altera il flusso. Il team misura la domanda effettiva, aggiorna il modello e modifica i componenti coinvolti, quindi ripete la prova dinamica.
In parallelo si verifica che l'estensione sia stata pulita, identificata e collegata secondo il percorso approvato. Le analisi al punto d'uso confermano gli attributi pertinenti. Questo evita di chiamare «qualifica della distribuzione» una semplice prova di pressione senza carico. L'accettazione deve comprendere sia prestazione sia preservazione della qualità.
Checklist prima di approvare il layout
- Ogni confine di fornitura e qualifica comprende l'ultima connessione pertinente.
- Domanda, simultaneità e condizioni di riferimento sono documentate.
- Le perdite includono componenti e stati operativi realistici.
- Materiali e pulizia sono adeguati al servizio specifico.
- Drenaggio del vapore e contaminazione del vacuum hanno strategie dedicate.
- Campionamento e manutenzione sono fisicamente praticabili.
- Riserva, isolamento e ritorno in servizio sono verificabili.
- I cambiamenti aggiornano disegni, valutazioni e prove interessate.
La decisione utile è una rete di cui si possa spiegare il comportamento, accedere ai componenti e dimostrare la qualità all'utenza. L'architettura generale e gli altri approfondimenti sono nell'area Critical Utilities Systems.
Riferimenti
- EudraLex Volume 4: Annex 1, 2022, e Annex 15, applicabile dal 2015.
- ICH Q9(R1): valutazione del rischio qualità.
- EIGA Doc 13/20: distribuzione di ossigeno gassoso entro il campo dichiarato.
- EIGA Doc 33/18: pulizia e preservazione per servizio ossigeno.
