La conducibilità del ritorno raggiunge l’endpoint, ma una superficie difficile conserva residui di prodotto. Il sensore descrive il liquido che lo attraversa; l’accettazione riguarda residui specifici sull’apparecchiatura e una strategia di campionamento approvata. Il monitoraggio collega queste evidenze senza presumerne l’equivalenza.
Questo articolo riguarda il monitoraggio CIP farmaceutico attraverso conducibilità, temperatura, flusso, pressione, concentrazione, pH e TOC, ove appropriato. Si occupa di sensori, posizione, logica e interpretazione degli endpoint, senza prescrivere impostazioni universali o sostituire la validazione della pulizia.
Definire la decisione prima di selezionare il sensore
Ogni misura deve supportare una decisione definita. La portata può confermare l’erogazione lungo un percorso stabilito; la temperatura documenta le condizioni sviluppate per il lavaggio. La conducibilità può sostenere il controllo della concentrazione o dell’avanzamento del risciacquo se la risposta alla composizione chimica è conosciuta. La specifica dello strumento deve rifletterne l’impiego effettivo.
Elencare i residui che contano: prodotto precedente, eccipienti, prodotti di degradazione ove rilevanti e detergenti. Valutare la pulizia chimica separatamente dal controllo microbiologico e dai problemi relativi alle endotossine, ove applicabile. Un risultato di bassa conducibilità o TOC non stabilisce uno stato microbiologico accettabile. La pulizia, la sanificazione, la disinfezione e la sterilizzazione richiedono obiettivi distinti anche quando condividono attrezzature o parti di un ciclo.
Un endpoint è una regola che determina quando può terminare una fase del processo. Un criterio di accettazione è una condizione giustificata utilizzata per giudicare il risultato della pulizia. L'endpoint può contribuire all'accettazione solo attraverso una relazione dimostrata con i residui effettivi, le apparecchiature, la capacità del metodo e il processo validato. Altrimenti, conservarlo come controllo del processo e conservare le necessarie prove di laboratorio o altre prove di verifica.
Quadro normativo e interpretazione ingegneristica
EU GMP Annex 15 (2015) rimane attuale per la produzione di medicinali umani nell'UE; il concetto di revisione del 2026 non è un requisito. Applicare il quadro di pulizia delle apparecchiature pertinente, incluso 21 CFR 211.67 per le operazioni negli Stati Uniti.
Il FDA cleaning inspection guide, luglio 1993, è un riferimento non vincolante per i residui chimici. Leggilo con i requisiti attuali e le successive posizioni ufficiali; la discussione storica non crea alcun limite universale. La matrice e l'esempio qui riportati sono raccomandazioni GuideGxP.
Conducibilità: risposta utile, specificità limitata
La conducibilità riflette la capacità di una soluzione di trasportare corrente elettrica. La sua risposta dipende dalle specie ioniche, dalla concentrazione e dalla temperatura. Un detergente può mostrare una relazione utile tra conducibilità e concentrazione in un intervallo definito, ma tale relazione deve essere stabilita per la formulazione e le condizioni effettive. Diverse sostanze chimiche possono produrre letture simili e alcuni residui del prodotto contribuiscono con scarsa conducibilità.
Distinguere la conducibilità misurata dai valori compensati in temperatura. Verificare l’idoneità della compensazione per liquido e intervallo: un’impostazione predefinita può falsare il confronto durante variazioni termiche. Conservare le informazioni necessarie per interpretare misure e modifiche di configurazione.
Per il controllo della concentrazione, valutare la soluzione fresca e quella usata quando sporco, diluizione o degradazione modificano la risposta. La conducibilità potrebbe non rappresentare l'attività di pulizia residua. Definire controlli di concentrazione indipendenti, la loro relazione con i valori online e i fattori scatenanti delle indagini.
TOC e pH: scegliere la domanda a cui possono rispondere
Il carbonio organico totale è una misurazione non specifica del carbonio organico nelle condizioni del metodo. Può supportare una strategia sui residui quando vengono rilevate sostanze rilevanti con recupero, risposta e sensibilità adeguati. Non identifica quale composto organico è presente. Residui inorganici, materiale scarsamente recuperato o composti che il metodo non misura adeguatamente richiedono una considerazione separata.
Valutare il carbonio di fondo dall'acqua, dai materiali di campionamento, dai contenitori e dal sistema di strumenti. Per le misurazioni online, includere il ritardo nel trasporto, il condizionamento del campione, la pulizia del percorso del campione e l'eventuale carryover. Per i risultati di laboratorio, includere la raccolta dei campioni e le condizioni di conservazione. Un confronto numerico è significativo solo se si comprendono le unità, la diluizione, la prestazione del metodo e la relazione con l'apparecchiatura campionata.
Utilizzare il pH solo laddove la chimica e la misurazione supportino una decisione affidabile. L'acqua a bassa conducibilità, la temperatura, le condizioni degli elettrodi e l'installazione possono complicare l'interpretazione. Il pH neutro o il TOC basso non possono dimostrare la rimozione universale dei residui; utilizzare analisi specifiche quando è necessaria specificità.
Temperatura, flusso e pressione descrivono l'erogazione
La temperatura influisce sulla cinetica di pulizia e sul comportamento della soluzione, ma una lettura sulla mandata potrebbe non rappresentare una superficie remota o la condizione di ritorno. Stabilire le ubicazioni rilevanti attraverso studi di sviluppo. Considerare la perdita di calore, il tempo di residenza e la risposta del sensore. La fase dovrebbe essere valutata rispetto alle condizioni approvate nelle posizioni giustificate dal processo, piuttosto che presumere che l'uscita del riscaldatore definisca l'intero circuito.
La misura di portata può dimostrare che il percorso ha ricevuto soluzione detergente. Non prova da sola impatto locale dei getti, rotazione del dispositivo o pulizia efficace di ogni derivazione. Valutare installazione del misuratore, tubo pieno, direzione del flusso, gas trascinato e ritorni bifase o intermittenti. Una misura plausibile da un’installazione inadatta può ingannare più di un guasto evidente.
Interpretare la pressione insieme al percorso e alla portata per valutare il pompaggio, le restrizioni e l'alimentazione del dispositivo di spruzzatura. L'alta pressione può indicare un blocco; la bassa pressione può riflettere una modifica del percorso o delle prestazioni della pompa. I segnali correlati forniscono prove più utili rispetto alle letture isolate.
Matrice di selezione del segnale
| Segnale | Decisione di processo utile | Ciò che non stabilisce da solo |
|---|---|---|
| Conducibilità | Controllo del detergente o progressione del risciacquo per la chimica caratterizzata | Identità o quantità accettabile di ogni residuo |
| TOC | Risposta ai residui organici nell'ambito di una strategia metodologica adeguata | Identità specifica del composto o rimozione dei residui inorganici |
| pH | Comportamento acido o alcalino quando la misura è adatta | Accettazione chimica o microbiologica universale |
| Temperatura | Raggiungimento delle condizioni termiche definite nello sviluppo del ciclo | Esposizione equivalente su ogni superficie non misurata |
| Flusso e pressione | Erogazione idraulica e rilevamento del comportamento operativo modificato | Copertura a spruzzo, rimozione locale dello sporco o pulizia validata |
Combinare le misurazioni in base alle loro capacità. Un punto finale di conducibilità può rimanere utile mentre è necessaria un'analisi specifica dei residui. Un risultato di laboratorio favorevole non cancella un'escursione del processo o l'incertezza su punti non testati.
La posizione del sensore fa parte del metodo

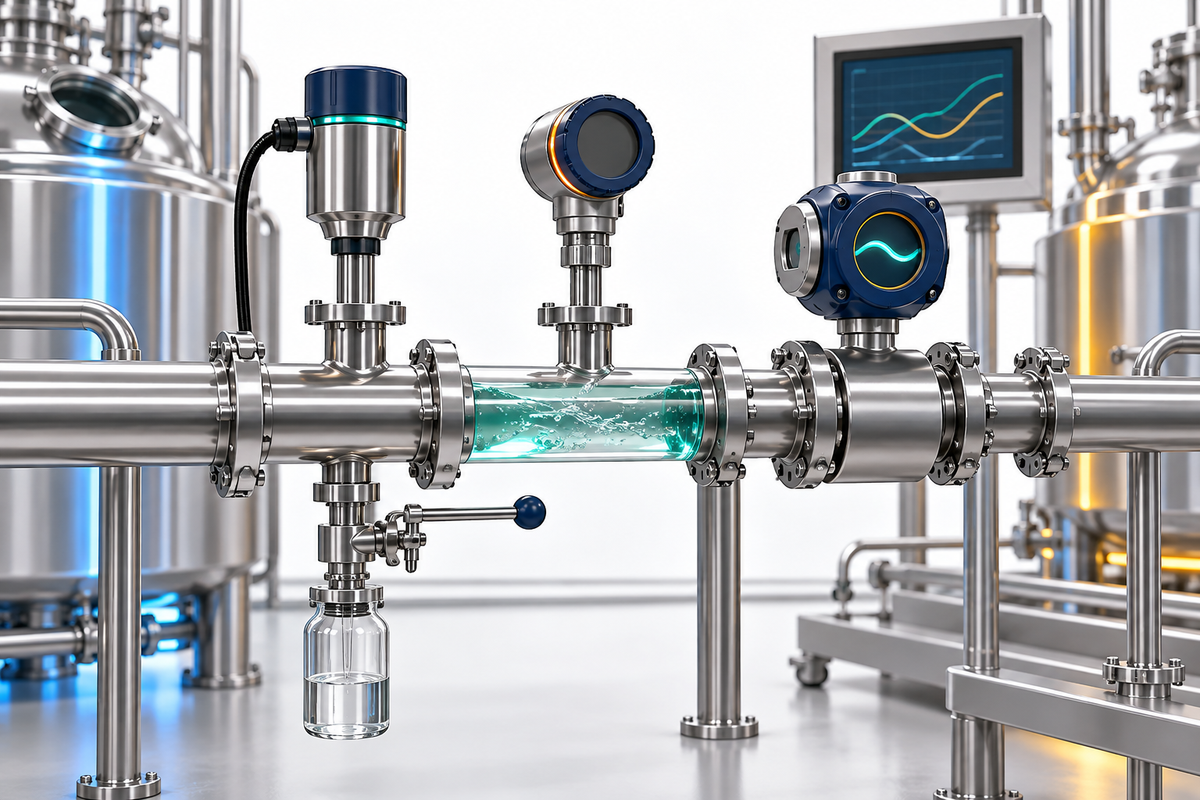

Documentare se il sensore misura mandata, liquido nel recipiente, singola derivazione o ritorno comune. In quest’ultimo, il fluido da un percorso più pulito può diluire il contributo di una derivazione insufficientemente risciacquata. L’endpoint apparente può dipendere dai percorsi aperti. Configurazioni, volumi e miscelazione vanno inclusi nello sviluppo e nella qualifica.
Valutare il ritardo tra apparecchiatura e sensore, considerando tubazioni, linee di campionamento ed elaborazione. Quando il segnale attraversa la soglia prevista, il PLC può reagire a liquido uscito prima dall’apparecchiatura. Definire la relazione temporale, anche per confrontare misure online e campioni manuali.
Fornire campionamento rappresentativo, accesso sicuro, installazione igienica e calibrazione senza creare diramazioni stagnanti. Valutare la pulizia del punto di campionamento e i metodi di campionamento in modo che la contaminazione derivante dalla disposizione di campionamento non venga confusa con residui dell'attrezzatura.
Costruire la logica dell'endpoint dalle prove
Lo sviluppo degli endpoint dovrebbe considerare la condizione iniziale del segnale, la direzione prevista, la variabilità del fondo e la relazione con i residui. A seconda dell'applicazione, la regola può combinare condizioni di processo, una valutazione di stabilità definita e un'esposizione minima qualificata. Nessuno di questi elementi ha un valore numerico universale. Derivarli dallo sviluppo, dalla capacità analitica, dal comportamento delle apparecchiature e dalla strategia di pulizia approvata.
Definire la gestione di picchi, oscillazioni, segnali invalidi e valori già sotto soglia all’inizio. Un sensore guasto con uscita bassa non deve generare automaticamente un esito conforme. Verificare che filtri e medie non nascondano escursioni significative. Conservare dati, endpoint applicato, versione della ricetta e compensazioni pertinenti.
Quando necessario, definire durata massima della fase e risposta al mancato raggiungimento dell’endpoint. Risciacquare ripetutamente fino a ottenere il segnale atteso può mascherare deterioramento della pulizia o delle utility. Il risciacquo aggiuntivo può essere previsto da una procedura approvata, ma deve preservare anomalia iniziale e obblighi d’indagine.
Esempio pratico: conducibilità normale, residuo di prodotto inatteso
Nel caso illustrativo di un recipiente multiprodotto, un metodo specifico validato rileva residui inaccettabili dopo un endpoint di conducibilità regolare. Il prodotto può avere risposta debole oppure rimanere localmente senza essere rappresentato nel ritorno. I risultati non sono necessariamente contraddittori.
L’indagine valuta solubilità del prodotto, dirty hold time, chimica detergente, copertura, configurazione e recupero analitico. Verifica strumento e istante di campionamento del ritorno senza attribuire subito la causa al sensore. Gli studi confrontano poi residui e segnali nelle condizioni e posizioni pertinenti.
Se la conducibilità dimostra utilità soltanto per controllare la rimozione del detergente durante il risciacquo, mantenerne tale ruolo e valutare separatamente i residui di prodotto. Validare le modifiche al processo o alla ricetta con evidenze pertinenti. Abbassare la soglia non risolve un residuo che il segnale non rileva in modo affidabile.
Calibrazione, trend e revisione dei dati
Il piano di calibrazione considera campo di misura, accuratezza, incertezza, installazione e conseguenze della deriva. La frequenza dipende da rischio, storico, costruttore e requisiti applicabili, non da un intervallo universale. Un fuori tolleranza richiede valutazione dei cicli interessati e del margine decisionale; la sola regolazione non chiude l’impatto pregresso.
Analizzare tempo all’endpoint, volume di risciacquo misurato, risposta termica, concentrazione, relazione portata-pressione e guasti dei segnali. Confrontare cicli omogenei per percorso, prodotto o famiglia di residui e versione della ricetta. Aggregare cicli diversi può nascondere variazioni significative o creare allarmi fuorvianti.
Separare un avviso operativo da un limite di accettazione validato. Un avviso può richiedere un'indagine prima che si verifichi un errore, ma deve avere uno scopo e una risposta definiti. Evitare di spostare i livelli di avviso semplicemente per ridurre il numero di notifiche. Verificare se il miglioramento apparente riflette una migliore pulizia, una modifica dell'impostazione del sensore, una diversa acqua in ingresso o una regola di elaborazione dei dati modificata.
Lista di controllo della progettazione per il monitoraggio
- Definire la decisione di ciascuna misurazione, i residui rilevabili e le limitazioni.
- Identificare posizione, flusso, percorso, ritardo e vincoli di installazione.
- Caratterizzare la risposta chimica, la compensazione della temperatura, il background e l'intervallo.
- Dimostrare il ruolo dell’endpoint senza presumere equivalenza con i risultati di laboratorio.
- Definire segnali non validi, tempistiche, durata massima, allarmi e revisione del ripristino.
- Verificare la calibrazione, l'acquisizione dei dati, le versioni delle ricette e i record delle decisioni.
- Valutare tendenze e cambiamenti nel prodotto, nel detergente, nell'attrezzatura o nell'acqua.
Errori comuni e punti chiave
I segnali di allarme includono l'utilizzo della specifica dell'acqua come limite di residui dell'apparecchiatura, l'accettazione di un risultato di ritorno comune senza considerare la diluizione dei rami e la presentazione di un valore TOC basso come prova specifica del composto. Altre preoccupazioni riguardano la compensazione della temperatura non giustificata, un endpoint valutato durante condizioni di flusso non valide e campioni di laboratorio raccolti in una fase del processo diversa rispetto al confronto online.
Il monitoraggio dimostra l'attuazione del processo e supporta le decisioni; l’accettazione necessita ancora di una strategia giustificata sui residui. Combinare segnali con limitazioni note, distinguere la pulizia chimica dal controllo microbico e dalla sterilizzazione e rivalutare ogni volta che cambiano i presupposti del processo.
Coordinare le interfacce di risciacquo finale con Pharmaceutical Water & WFI Systems e le decisioni sui progetti tramite Pharma Engineering. Una specifica dell'acqua non definisce automaticamente i residui accettabili sulle apparecchiature.
Riferimenti ufficiali
Riferimenti: EU GMP Annex 15 (2015), 21 CFR 211.67, FDA Cleaning Inspection Guide (1993) e FDA equipment CGMP questions and answers, incluso il campionamento diretto della superficie, ove possibile. Distinguere i requisiti legali, le linee guida ufficiali e le raccomandazioni specifiche per l'applicazione di cui sopra.
