La domanda a cui deve rispondere la mappatura
Una cella può mostrare una temperatura corretta sul pannello mentre un pallet vicino alla porta attraversa condizioni diverse. Il problema operativo non è dimostrare che il compressore funziona: è definire dove, con quali carichi e durante quali attività sia possibile conservare il prodotto. La mappatura deve trasformare misure distribuite nello spazio e nel tempo in limiti d’uso comprensibili a magazzino, QA e manutenzione.
Questo articolo riguarda magazzini a temperatura controllata, celle refrigerate e celle congelate. Le logiche di analisi si applicano anche alle aree temporanee di ricevimento e quarantena, se comprese nel processo. Per piccoli frigoriferi e congelatori occorre adattare geometria e prove alla specifica apparecchiatura: la qualifica dei sistemi di conservazione tratta questo passaggio. Una campagna di mappatura non dimostra, da sola, l’efficacia degli allarmi o della risposta alle emergenze.
Separare obblighi, orientamenti e scelte progettuali
[REQUIREMENT] Nel perimetro della distribuzione UE, le GDP 2013/C 343/01, sezione 3.2.1 richiedono una mappatura iniziale in condizioni rappresentative e il posizionamento del monitoraggio secondo i risultati. La ripetizione segue una valutazione del rischio o modifiche significative. Non ne deriva un numero universale di sensori o una frequenza identica per ogni edificio.
[GUIDANCE] Il Supplemento WHO 8, maggio 2015, offre un metodo per le aree di stoccaggio. Il suo campo esclude le piccole apparecchiature frigorifere; questa esclusione editoriale non costituisce un’esenzione dalla verifica dell’idoneità. [QRM] La formalità dello studio deve riflettere rischio e incertezza, secondo ICH Q9(R1). I criteri specifici vengono approvati dal sito sulla base di prodotto, URS e processo.
Definire il volume realmente utilizzabile
[GEP] Prima del protocollo serve un sopralluogo con un disegno verificato. Riportare coordinate, altezza utile, scaffali, pareti esterne, porte, evaporatori, mandata e ripresa dell’aria, fonti di calore e zone con accesso limitato. Distinguere il volume geometrico dal volume destinato ai prodotti. Un sensore sopra il limite di impilamento può descrivere l’edificio senza rappresentare una posizione di stoccaggio ammessa.
Registrare anche il contesto: edificio adiacente, esposizione solare, locali tecnici, baie, sequenza di apertura delle porte, turni e tipologia dei pallet. Il disegno deve consentire a un secondo operatore di ricollocare ogni sensore senza interpretazioni. Una fotografia panoramica aiuta, ma non sostituisce coordinate e identificativi. Se una posizione viene esclusa, motivare l’esclusione e rendere fisicamente riconoscibile il limite operativo.
La zona autorizzata può essere più piccola della capacità nominale. Questa differenza ha conseguenze concrete su inventario e procurement: un’area che supera la prova soltanto con distanze irrealistiche fra pallet non soddisfa il processo previsto. Collegare quindi la campagna alle ipotesi della progettazione di airflow e carico prima di considerare definitivo il layout.
Scrivere il protocollo attorno alle decisioni
[GUIDEGXP] Ogni prova dovrebbe avere quattro elementi: domanda, configurazione, misura e decisione conseguente. «Verificare la uniformità» è insufficiente. «Stabilire se il livello superiore dello scaffale esterno è utilizzabile durante il ciclo operativo approvato» rende evidente quali dati servono e quale azione seguirà a un risultato sfavorevole.
Il protocollo identifica responsabilità, strumenti, criteri di accettazione, configurazione del sistema, gestione delle anomalie e condizioni di arresto. Separare la stabilizzazione iniziale dal periodo valutato, dichiarandone la logica prima dell’esecuzione. Precisare cosa rende una campagna incompleta: perdita di un sensore critico, carico non documentato, registrazione ambientale assente o intervento tecnico non previsto. Non decidere retroattivamente che questi eventi siano irrilevanti.
| Decisione | Evidenza da raccogliere | Esito operativo |
|---|---|---|
| Quali posizioni usare | Andamenti locali e configurazione degli scaffali | Volume autorizzato e zone escluse |
| Quale carico ammettere | Distribuzione, ingombro e massa rappresentativi | Regole di carico verificabili |
| Come gestire le aperture | Orari delle porte e recupero locale | Sequenza operativa e vincoli |
| Dove monitorare | Punti vulnerabili nelle diverse condizioni | Posizioni permanenti motivate |
| Quando rivalutare | Limiti dello studio e dipendenze esterne | Trigger di change control e review |

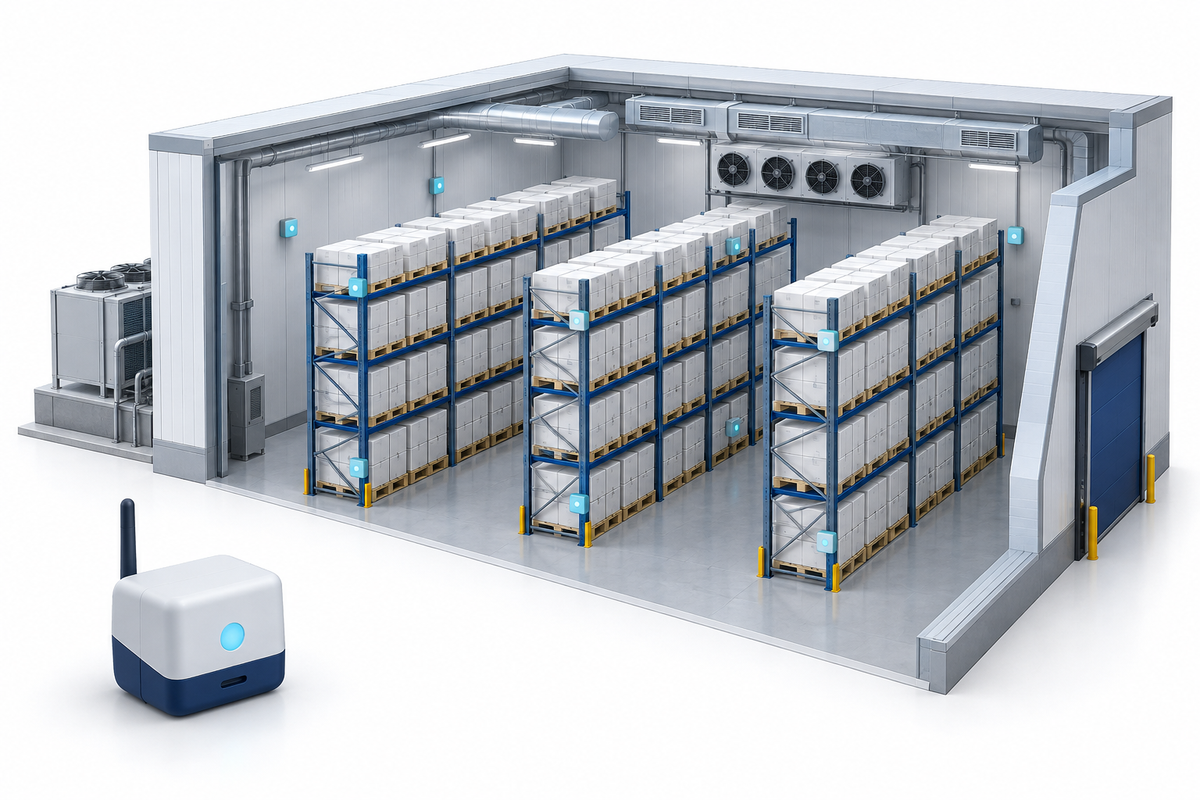

Posizionare i sensori con una logica difendibile
[QRM] Una griglia iniziale copre la geometria; punti aggiuntivi indagano i rischi. Servono entrambe le logiche. Una griglia perfettamente regolare può ignorare una nicchia dietro una colonna, mentre soli sensori vicino alle porte non descrivono la stratificazione del volume. Considerare livelli verticali, estremità delle corsie, ostacoli, passaggi fra zone e prossimità dei flussi freddi.
Numero e distanza derivano dalle dimensioni, dalla complessità dei flussi, dai risultati preliminari e dall’incertezza accettabile. Se due posizioni adiacenti divergono, aumentare la risoluzione dove serve, invece di moltiplicare indistintamente gli strumenti. Le posizioni devono rappresentare il volume utilizzabile senza collocare accidentalmente il sensore contro una superficie o dentro un getto che il prodotto non incontra.
Definire cosa si misura: aria libera, aria fra confezioni oppure risposta di una massa simulante. Sono misure complementari, non intercambiabili. La massa simulante richiede una giustificazione di materiale, geometria e accoppiamento termico. Un sensore immerso in un tampone può attenuare transitori reali; un sensore esposto può accentuare la differenza rispetto alla temperatura interna del prodotto. Descrivere tale relazione senza convertirla automaticamente in una conclusione sulla stabilità.
Controllare strumenti, tempo e incertezza
[GEP] Verificare identificativo, campo di misura, certificato di taratura, punti verificati, risoluzione e comportamento alla temperatura prevista. Una taratura prossima alla temperatura ambiente non dimostra da sola l’adeguatezza per una cella congelata. Il protocollo stabilisce come trattare correzioni e incertezza, evitando confronti apparentemente precisi con limiti che lo strumento non consente di discriminare.
Sincronizzare gli orologi e documentare fuso, ora legale e scostamenti. L’intervallo di registrazione deve permettere di riconoscere gli eventi rilevanti rispetto alla risposta del sensore. Un campionamento molto frequente non compensa un tempo di risposta lento. Verificare memoria, autonomia e recuperabilità dei dati; prevedere come conservare file originali, configurazioni e associazione univoca fra canale e posizione.
Decidere prima dello studio se una verifica dopo l’uso sia necessaria e come valutare un eventuale esito fuori tolleranza. Il risultato non autorizza la cancellazione del canale: occorre stimare l’impatto sulla conclusione, considerando gli altri punti e la direzione dell’errore. Se l’incertezza residua impedisce una decisione, la soluzione è acquisire evidenza aggiuntiva.
Rendere rappresentative condizioni e durata
[QRM] Carico minimo e massimo sono ipotesi da motivare, non etichette da applicare a due fotografie. Pochi colli possono ridurre l’inerzia termica; molti pallet possono ostacolare il ritorno dell’aria. Il caso peggiore per un’apertura porta potrebbe differire dal caso peggiore per lo sbrinamento. Separare le configurazioni quando i meccanismi sono diversi e documentare quali prodotti o materiali simulano il carico.
La durata deve catturare i cicli che possono modificare il risultato: turni, fine settimana, sbrinamenti, setpoint programmati, pulizie e attività logistiche. Il protocollo collega ciascun ciclo alle evidenze attese. Un periodo lungo ma privo di movimentazioni non rappresenta necessariamente un giorno operativo intenso. Annotare eventi reali e verificare che le condizioni pianificate siano state effettivamente raggiunte.
La stagionalità dipende dall’interazione dell’impianto con l’esterno. Documentare le condizioni climatiche incontrate e la rappresentatività rispetto a quelle previste. Se manca la condizione esterna critica, valutare studi complementari, limiti temporanei o una giustificazione ingegneristica verificabile. Evitare di dichiarare copertura annuale soltanto perché il calendario dello studio comprende un mese convenzionalmente caldo.
Quando sono già presenti medicinali, pianificare l’esecuzione come cambiamento operativo. Stabilire quali sollecitazioni siano compatibili con il mantenimento delle scorte e quali richiedano una finestra protetta. Informare il team di consegne e trasferimenti urgenti. Uno studio che indaga la vulnerabilità non deve creare esposizioni incontrollate; predisporre criteri di arresto e capacità alternativa prima di iniziare le prove.
Analizzare curve, non soltanto medie
[GEP] Iniziare dalla qualità del dataset: completezza, sequenza temporale, unità, valori duplicati, salti e canali mancanti. Poi analizzare ogni punto, sovrapponendo eventi e condizioni esterne. Minimo e massimo individuano estremi; permanenza oltre limite, frequenza e recupero spiegano il meccanismo. La media dell’intera cella può nascondere una posizione persistentemente sfavorevole.
Distinguere il punto più caldo nel regime stabile da quello che si riscalda più rapidamente durante un guasto. Analogamente, il punto più freddo durante il raffreddamento potrebbe cambiare durante lo sbrinamento. Le mappe cromatiche devono mantenere scale confrontabili e indicare che l’interpolazione è una rappresentazione, non una misura fra i sensori. Conservare la possibilità di risalire alla curva originale.
Non usare la temperatura cinetica media per neutralizzare automaticamente superamenti, congelamento o fenomeni biologici. L’interpretazione della distribuzione termica è una decisione sull’impianto; l’eventuale impatto su un lotto richiede una valutazione distinta. Una cella può avere fallito il criterio prestazionale senza dimostrare automaticamente un danno, e il prodotto può richiedere quarantena anche quando la causa tecnica è già corretta.
Decidere quando una misura è vicina al limite
[QRM] Un punto prossimo al criterio richiede una decisione coerente con l’incertezza dichiarata. Prima dello studio stabilire come si combinano errore, correzione e margine decisionale; non aggiungere una tolleranza dopo aver visto il risultato. Se la conclusione cambia usando valori plausibili della misura, il report deve rendere visibile questa fragilità e individuare l’evidenza necessaria per risolverla.
Distinguere un vero cambiamento spaziale da una differenza compatibile con gli strumenti. Non attribuire automaticamente significato tecnico a pochi decimali fra sensori con incertezza comparabile. Al contrario, curve persistentemente diverse, associate a un meccanismo fisico, possono giustificare un’indagine mirata anche senza superamenti. La decisione deve considerare profilo, ripetibilità e relazione con carico ed eventi.
Quando una restrizione sostituisce una correzione tecnica, verificarne la sostenibilità. Un’area esclusa deve restare riconoscibile anche con scaffali pieni, cambi di turno e picchi di inventario. Controllare che il sistema di gestione del magazzino non assegni automaticamente quella posizione e che personale esterno conosca il vincolo. Una restrizione soltanto nel rapporto non costituisce una barriera operativa affidabile.
Infine, riesaminare la rappresentatività dopo manutenzioni che modificano flussi o regolazione. Confrontare i risultati con la configurazione documentata, evitando di utilizzare la mappa precedente come autorizzazione permanente per qualunque assetto futuro. Il collegamento fra mappa, disegno e istruzioni deve rimanere identificabile.
Caso pratico ipotetico: la corsia che cambia comportamento
Un magazzino ipotetico aggiunge uno scaffale vicino alla ripresa dell’aria. Le sonde permanenti restano entro i rispettivi limiti, ma gli operatori osservano recuperi più lenti dopo il ricevimento. La valutazione del cambiamento identifica due domande: lo scaffale ostacola il flusso e la sonda esistente continua a rappresentare il volume occupato?
Il team confronta configurazione precedente e nuova con carichi documentati. Aggiunge punti a diverse altezze nella corsia, registra le aperture e mantiene gli altri parametri sotto controllo. I dati mostrano che il livello superiore recupera più lentamente soltanto con pallet di maggiore ingombro. La media generale resta simile, ma il comportamento locale non soddisfa il criterio prestabilito.
La decisione limita temporaneamente quella combinazione di posizione e carico. Engineering modifica il percorso dell’aria, Operations aggiorna il layout e Validation verifica la configurazione corretta. QA approva il nuovo volume utilizzabile dopo la chiusura delle anomalie. Il monitoraggio permanente viene riesaminato; lo studio non viene chiuso con la sola frase «temperatura media conforme».
Checklist del rapporto e passaggio alle operazioni
- Associare ogni file originale a strumento, posizione, certificato e configurazione.
- Descrivere carichi reali, condizioni esterne ed eventi che delimitano la rappresentatività.
- Confrontare ogni criterio approvato con il risultato e motivare qualsiasi deviazione.
- Mostrare zone autorizzate, distanze e altezze mediante un disegno controllato.
- Tradurre i risultati in istruzioni pratiche per carico, aperture e gestione dei guasti.
- Motivare posizioni e limiti del monitoraggio permanente, comprese le condizioni non coperte.
- Assegnare responsabile e scadenza alle azioni, verificando l’attuazione prima del rilascio pertinente.
- Definire i cambiamenti che impongono una review: scaffali, carico, impianto, software o uso.
[GUIDEGXP] Il rapporto deve dire anche cosa lo studio non dimostra. Se il guasto prolungato non è stato provato, non dedurre un’autonomia d’emergenza. Se sono stati utilizzati simulanti, precisarne il campo di rappresentatività. Collegare il trasferimento dei risultati alla strategia di monitoraggio, conservando una motivazione tecnica delle differenze fra rete di mappatura e rete permanente.
Errori e segnali d’allarme
Segnali critici sono sensori senza posizione ricostruibile, carichi descritti soltanto come «normali», criteri modificati dopo la lettura dei risultati, grafici senza eventi e zone escluse che il magazzino continua a utilizzare. Anche un rapporto senza anomalie merita attenzione quando i dati grezzi contengono interruzioni o quando tutte le curve risultano identiche nonostante posizioni fisicamente diverse.
Un’altra debolezza è ripetere periodicamente lo stesso protocollo senza verificare se il processo sia cambiato. La review deve confrontare reclami, allarmi, manutenzioni, variazioni di inventario e condizioni climatiche con le ipotesi originarie. Il risultato può richiedere una nuova mappatura, una prova mirata oppure una motivazione documentata del mantenimento dello stato esistente.
Conclusioni operative e riferimenti
[GUIDEGXP] Una mappatura utile produce tre oggetti controllati: evidenza termica, volume di conservazione autorizzato e regole operative. Il suo valore si misura nella possibilità di prendere decisioni coerenti dopo una modifica o un’anomalia. Integrare questi oggetti nel percorso Cold Chain & Controlled Temperature Systems, mantenendo distinta la qualifica del sistema dalla valutazione dei prodotti.
Riferimenti verificati al 21 settembre 2026: GDP UE 2013/C 343/01 per il contesto distributivo; WHO Supplemento 8, maggio 2015, come orientamento tecnico; ICH Q9(R1), adottato nel 2023, per il rischio. Quando la cella opera in GMP, applicare anche Annex 15, revisione 2015, secondo il perimetro autorizzato del sito. Le scelte ingegneristiche qui proposte sono [GEP] o [GUIDEGXP], non valori regolatori universali.
