Progettare il comportamento del deposito durante il lavoro
Una cella può mantenere una temperatura stabile con porte chiuse e mostrare punti vulnerabili durante il picking. Un magazzino può avere potenza frigorifera sufficiente e aria distribuita male. La progettazione dello stoccaggio farmaceutico deve governare il comportamento del volume realmente utilizzato durante operazioni, carichi variabili e guasti credibili, non soltanto dimostrare il raggiungimento di un setpoint.
[GUIDEGXP] Il risultato progettuale è un inviluppo operativo verificabile: quali posizioni usare, quali carichi introdurre, come accedere, quali eventi sono coperti e quando sospendere l'attività. Questo articolo riguarda celle, magazzini e attrezzature di conservazione. Le interfacce con impianti dell'edificio sono pertinenti; classificazione delle cleanroom e refrigerazione di processo rimangono discipline separate.
Definire i confini fisici e funzionali
Partire dalla URS e rappresentare su un unico schema prodotto, scaffalature, mandata, ripresa, porte, pareti esterne e servizi. Indicare il volume ammesso allo stoccaggio e le zone escluse. Separare ciò che il sistema controlla direttamente da ciò che dipende dall'edificio, dall'operatore o dall'attrezzatura a monte.
Descrivere condizioni ambientali di progetto e variazioni plausibili: stagione, irraggiamento, locali adiacenti, fermate dell'edificio e aperture delle baie. Un locale interno non è automaticamente protetto da ogni effetto esterno. Il condizionamento del locale ospitante può diventare una dipendenza critica quando raccoglie il calore emesso da più apparecchiature.
Stabilire il servizio termico. Conservazione di merce già condizionata e raffreddamento di merce entrante hanno richieste diverse. Se il deposito non è progettato per abbattere una temperatura iniziale, l'accettazione deve impedire che tale attività venga introdotta informalmente. Una crescita di massa in ingresso può richiedere riesame anche senza aumento del numero di pallet.
Costruire il bilancio termico con scenari realistici
[GEP] Considerare trasmissione attraverso l'involucro, infiltrazioni dalle aperture, materiale entrante, persone, illuminazione, motori, ventilatori e sbrinamento. Alcuni contributi sono continui, altri intermittenti e concentrati. Sommare carichi nominali senza una sequenza temporale può sovrastimare una condizione e sottostimarne un'altra, soprattutto durante ricevimento e ripresa dopo fermata.
Distinguere potenza frigorifera disponibile dalle condizioni alle quali viene dichiarata. Prestazioni di compressore, evaporatore e condensatore dipendono dal punto di funzionamento. La capacità utile durante un guasto può essere diversa da quella nominale residua se cambiano flusso d'aria o logiche di controllo. Il dimensionamento richiede quindi coerenza fra componenti e condizioni del sito.
Prevedere margine motivato, evitando che un eccesso di potenza diventi controllo instabile o getto troppo freddo vicino ai prodotti. La temperatura media del locale può essere corretta mentre una posizione viene raffreddata eccessivamente. Il progetto deve proteggere entrambi i lati dell'intervallo approvato e rendere verificabili le restrizioni eventualmente necessarie.

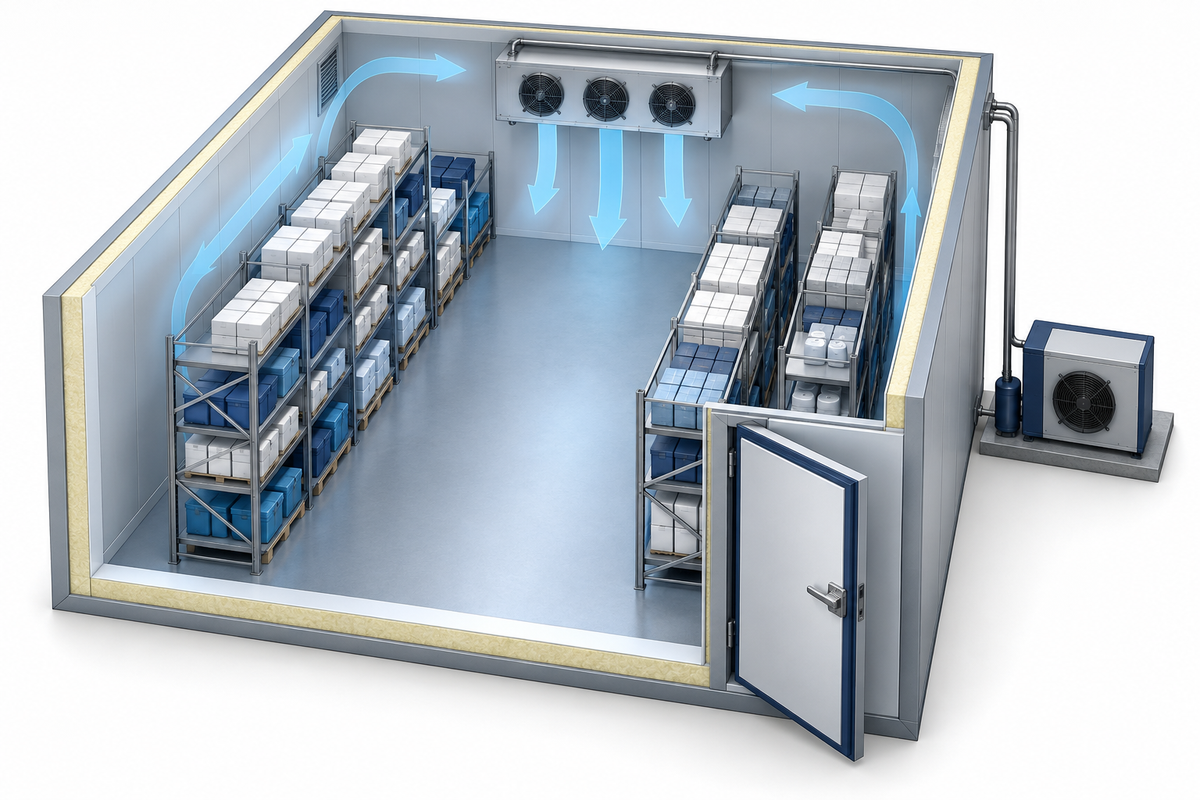

Progettare percorsi dell'aria, non soltanto portate
Seguire l'aria dalla mandata alla ripresa. Identificare cortocircuiti, ombre dietro scaffali, passaggi troppo stretti, ostacoli e zone con ricambio debole. Una portata totale elevata non garantisce distribuzione utile. La posizione della ripresa può far apparire stabile il controllo mentre un angolo del volume occupato evolve diversamente.
La geometria degli imballi conta quanto la scaffalatura. Cartoni compatti, film, contenitori aperti e pallet con sporgenze creano resistenze diverse. Le distanze necessarie devono derivare da progetto, dati del costruttore e verifica, non da un numero generico copiato. Fissare regole semplici da osservare: limiti segnati, battute, posizioni escluse o configurazioni illustrate.
Quando si impiegano simulazioni fluidodinamiche, documentare geometria, condizioni al contorno, modello del carico e limiti. La simulazione può guidare il progetto e la scelta dei punti di prova; non sostituisce automaticamente la verifica dell'impianto installato. Se il modello non rappresenta porte o carico reale, le sue conclusioni devono restare limitate alle ipotesi utilizzate.
Usare il carico come variabile di progetto
Un carico elevato può ostacolare la circolazione e rallentare lo scambio con il centro degli imballi. Un carico ridotto può fornire minore inerzia durante un'apertura o una perdita di raffreddamento. Una configurazione asimmetrica può spostare i punti vulnerabili. Non esiste un solo «worst case» per ogni meccanismo.
[QRM] Selezionare casi che rispondano a domande specifiche: uniformità al massimo ingombro, risposta di piccoli contenitori, influenza della merce appena ricevuta e prestazione durante picking intenso. Le configurazioni devono essere riproducibili e riconoscibili. «Pieno» non basta se il tipo di imballo e la distribuzione cambiano il passaggio dell'aria.
Definire anche il processo di caricamento. L'introduzione simultanea di merce può essere più impegnativa della stessa massa introdotta gradualmente. Il protocollo deve conservare sequenza, condizioni iniziali e durata delle operazioni pertinenti. In esercizio, una modifica alla programmazione degli arrivi può quindi richiedere valutazione pur lasciando invariata la capacità nominale.
Trattare porte e flussi come parte del controllo
Una porta introduce scambio d'aria e umidità, oltre a interrompere talvolta ventilatori o logiche di controllo. L'effetto dipende da geometria, differenza fra ambienti, frequenza, durata e transito. Una singola apertura prolungata non rappresenta necessariamente una sequenza di aperture brevi e ravvicinate. Scegliere le prove osservando il lavoro realmente previsto.
Ridurre la necessità di ricerca prima di imporre tempi agli operatori. Preparazione documentale esterna, ubicazioni chiare, prelievi organizzati e zone dedicate possono diminuire l'esposizione. Anticamera, porta rapida o separazione del picking sono opzioni da confrontare con sicurezza, ergonomia, manutenzione e trasferimenti aggiuntivi. Ogni barriera introduce anche un modo possibile di guastarsi.
Definire cosa accade quando una porta resta aperta, un sensore di posizione si guasta o un dispositivo non chiude correttamente. Un allarme porta segnala una causa operativa, ma non sostituisce il monitoraggio termico. La procedura deve spiegare come ripristinare condizioni e quali prodotti o posizioni richiedono valutazione.
Gestire umidità, condensa e sbrinamento
L'infiltrazione può generare brina sugli scambiatori e progressivo degrado del flusso d'aria. Il sistema può quindi perdere prestazione senza un guasto netto. Analizzare frequenza degli accessi, carico di umidità, drenaggio e pulizia. La manutenzione deve riconoscere segnali precoci quali accumuli, variazioni del ciclo e differenze rispetto al comportamento abituale.
Lo sbrinamento introduce calore e modifica temporaneamente la distribuzione. Stabilire come viene avviato, come termina e cosa succede se non si conclude correttamente. Valutare sovrapposizione con carico e aperture. Nei sistemi multipli, evitare di presumere che sequenze simultanee o alternate siano equivalenti. L'effetto deve essere compreso nella configurazione scelta.
La condensa può interessare pavimento, etichette e superfici durante trasferimenti. Dove pertinente, includere gestione dell'acqua e integrità degli imballi. Non attribuire a ogni deposito gli stessi limiti di umidità: la rilevanza deriva dal prodotto, dalla confezione, dall'operazione e dalle condizioni approvate.
Dimostrare la ridondanza attraverso le dipendenze
Due circuiti possono condividere quadro, regolatore, condensazione, rete o spazio. Un componente comune può annullare il beneficio apparente della duplicazione. Disegnare la catena funzionale e identificare quali guasti lasciano disponibile la prestazione richiesta. Definire anche il comportamento durante manutenzione, quando una parte della protezione è già deliberatamente indisponibile.
Il generatore deve essere considerato insieme a trasferimento, avviamento, combustibile, carichi concorrenti e monitoraggio. Una batteria che mantiene i dati non necessariamente alimenta la refrigerazione. La continuità della misura e quella del raffreddamento sono funzioni diverse. Le prove devono mostrarne l'interazione senza mettere a rischio inutilmente prodotto commerciale.
La capacità alternativa richiede disponibilità, compatibilità e un trasferimento praticabile. Una cella lontana può essere qualificata ma irraggiungibile nel tempo utile o non accessibile fuori orario. Considerare persone, contenitori, percorso e identificazione dei lotti. L'interfaccia con servizi dell'edificio e HVAC deve attribuire responsabilità chiare per le condizioni comuni.
Definire recupero e autonomia con una domanda precisa
«Recupera rapidamente» è privo di significato senza evento iniziale, carico, ambiente, punto di misura e criterio finale. Distinguere ritorno dell'aria, stabilizzazione dell'intero volume e comportamento del prodotto. Una sonda vicina alla mandata può recuperare prima delle zone remote; una massa interna può rispondere molto più lentamente dell'aria.
Per una perdita di alimentazione, definire condizioni iniziali e azioni consentite durante la prova. Aprire per controllare i prodotti può modificare l'autonomia osservata. Se il piano di emergenza prevede trasferimento, il test deve sostenere il tempo necessario per attivarlo, non semplicemente produrre una durata impressionante con porta chiusa.
Il tempo di recupero non equivale a tolleranza del medicinale. Un ambiente può tornare conforme dopo un evento che richiede comunque valutazione del prodotto. La strategia deve collegare monitoraggio, decisione operativa e gestione dell'escursione senza trasformare il ripristino tecnico in autorizzazione automatica alla distribuzione.
Convertire il progetto in una matrice di prove
| Domanda | Scenario da rappresentare | Evidenza utile |
|---|---|---|
| Il volume è utilizzabile? | Carichi e ambiente definiti | Distribuzione spaziale e zone escluse |
| Il picking è sostenibile? | Sequenza reale di accessi | Trend, tempi e posizioni vulnerabili |
| La nuova merce disturba lo stock? | Ingresso con condizioni note | Risposta vicino e lontano dal carico |
| Il backup copre il guasto? | Perdita della funzione individuata | Prestazione residua e catena di allarme |
| Il rientro è controllato? | Ripartenza e recupero | Criteri di stabilizzazione e autorizzazione |
La mappatura della temperatura deve rispondere a queste domande con punti e durata giustificati. Il numero di sonde non è un sostituto della copertura dei rischi. Usare informazioni di progetto per cercare zone vulnerabili, poi aggiornare la comprensione quando i dati mostrano comportamenti inattesi. Non escludere un punto sfavorevole soltanto per ottenere un rapporto conforme.
Rendere le restrizioni visibili e applicabili
Un disegno qualificato non è efficace se gli operatori non ne riconoscono i confini. Tradurre restrizioni in marcature, identificativi degli scaffali, schemi di carico e regole di ricevimento. Stabilire come gestire ostacoli temporanei e chi autorizza una nuova configurazione. Un assetto fisico visibile è più affidabile di una distanza non documentata che ogni operatore deve ricordare.
Se una limitazione riduce la capacità, aggiornare anche la pianificazione. Il sistema inventariale potrebbe altrimenti continuare ad assegnare posizioni escluse da Engineering. Riconciliare layout reale, dati di stock e istruzioni prima del rilascio. Questo evita che la pressione delle consegne spinga ripetutamente oltre le condizioni dimostrate.
Pianificare avviamento e passaggio all'esercizio
Il primo riempimento merita un piano dedicato. Una cella stabilizzata a vuoto può essere perturbata dal trasferimento rapido dell'intero stock, anche quando il successivo funzionamento a pieno carico è adeguato. Definire sequenza, condizioni della merce, verifiche intermedie e criteri per interrompere l'ingresso. Se la strategia richiede carichi graduali, quella condizione deve comparire nelle istruzioni e nella pianificazione del trasloco.
Durante prove di guasto utilizzare un approccio controllato che protegga persone e prodotto. Identificare responsabile della prova, condizione iniziale, mezzi di ripristino e criteri di arresto. Non disabilitare funzioni di sicurezza senza una valutazione competente e senza controllo del ritorno alla configurazione prevista. La necessità di verificare un guasto non autorizza a generare conseguenze non governate sul resto del sito.
Alla consegna raccogliere configurazioni del controllo, logiche di sbrinamento, identificazione delle sonde e disegni aggiornati. Confrontare questi elementi con quelli presenti durante i test. Una modifica effettuata per ottimizzare il collaudo può alterare il comportamento futuro se non viene documentata. Il personale deve conoscere quali impostazioni può cambiare e quali richiedono valutazione formale.
Definire infine indicatori che segnalino deriva: recuperi progressivamente più lunghi, aumento degli eventi porta, differenze crescenti fra punti e maggior impegno della refrigerazione. Questi segnali non dimostrano da soli un impatto sul prodotto, ma possono attivare un'indagine prima della perdita di controllo. Confrontarli con carico, ambiente e manutenzione per distinguere una nuova domanda operativa da un deterioramento dell'impianto.
Caso ipotetico: aggiunta di una scaffalatura
Un deposito ipotetico aggiunge una scaffalatura per aumentare capacità senza modificare refrigerazione. Il nuovo ingombro riduce il percorso verso la ripresa. Il display centrale resta stabile, ma durante picking la zona dietro lo scaffale recupera lentamente. Il team riconosce che il cambiamento geometrico ha modificato una condizione su cui si basava la qualifica.
Vengono confrontati spostamento dello scaffale, restrizione delle posizioni e modifica della distribuzione. La soluzione viene provata con carico e accessi rappresentativi, aggiornando disegni, marcature, monitoraggio e istruzioni. Il caso non giustifica una distanza standard: dimostra la necessità di collegare la capacità aggiunta al percorso dell'aria e alle evidenze termiche.
Checklist per rilascio e gestione delle modifiche
- Volume utilizzabile e restrizioni sono visibili nel luogo di lavoro.
- Carichi iniziali, configurazioni e sequenze operative sono documentati.
- Porte, sbrinamento e manutenzione sono inclusi negli scenari pertinenti.
- Dipendenze comuni e modalità degradate sono comprese.
- Recupero e autonomia hanno definizioni verificabili.
- Monitoraggio e risposta coprono zone e guasti rilevanti.
- Ogni modifica a scaffali, confezioni, accessi o utilities attiva valutazione.
- Le evidenze sostengono le condizioni effettivamente autorizzate.
Errori frequenti e decisione finale
Red flags sono dimensionamento per solo volume, carico massimo definito senza geometria, allarmi ritardati per mascherare prestazioni insufficienti, ridondanza senza analisi comune e prove di recupero lette soltanto dal regolatore. Un altro errore è mantenere il layout qualificato sulla carta mentre il deposito reale introduce progressivamente contenitori, scaffali o flussi diversi.
[GUIDEGXP] Il progetto è pronto quando può descrivere in modo verificabile uso normale, perturbazioni e risposta ai guasti. Collegare ogni restrizione a un motivo fisico e a un controllo pratico. Nel ciclo di vita usare trend, interventi e deviazioni per verificare che le ipotesi rimangano valide. Le frequenze di riesame e riqualifica derivano dal rischio e dalle evidenze, non da una regola universale.
Fonti e classificazione
Fonti primarie tecniche: WHO Design and procurement of storage facilities e Qualification of temperature-controlled storage areas, supplementi 2 e 7, maggio 2015, al TRS 961 Annex 9 del 2011. [GUIDANCE] Documenti internazionali da contestualizzare; verifica al 21 settembre 2026. Le analisi [GEP], [QRM] e [GUIDEGXP] sono rispettivamente pratica ingegneristica, decisioni specifiche di rischio e strumenti originali, non soglie regolatorie universali.
