Der Smoke Study zur Requalifizierung läuft neun Minuten lang sauber: Der Nebel sinkt als geschlossene Schicht über die Vialreihe und verlässt die kritische Zone. In der zehnten Minute greift der Bediener in den Handschuh, um einen Stopfen zu richten, der in der Fallschiene klemmt; die Fahne reißt auf, ein Faden steigt am Unterarm hoch und fällt über zwei offenen Behältern stromabwärts wieder ein. Der Bericht schließt mit „airflow pattern acceptable": Er war für den statischen Zustand der Maschine geschrieben worden.
Dieser Artikel behandelt die kritische Grade-A-Zone von dem her, was sie tatsächlich definiert: dem First Air. Das ist keine Betriebs-, sondern eine Auslegungsentscheidung. Geometrie, Hindernisse, Stopfenweg und Eingriffsstrategie werden zwischen URS und DQ eingefroren, in Airflow Visualisation und APS nachgewiesen und über die gesamte Lebensdauer der Anlage bezahlt.
Wo das Problem entsteht
In den meisten Projekten wird die kritische Zone nicht gezeichnet, sie entsteht. Aus dem größten Vialformat, aus dem in der Linie geforderten IPC-Sensor, aus der anderswo bewährten Schiene, aus dem Roboterarm, der dorthin gesetzt wurde, wo noch Platz war. Zusammen ergeben diese Entscheidungen die Karte der aerodynamischen Schatten über den offenen Behältern.
Die Folge ist absehbar. In der Ausschreibung sind zwei Angebote mit gleichem Throughput nicht vergleichbar, wenn eines deutlich mehr Handschuheingriffe erzwingt: Diese Differenz steht in keinem Preis. In der Qualifizierung wird die Airflow Visualisation zur Bestätigung statt zur Prüfung. Im Betrieb wird jeder nicht konstruktiv beseitigte Eingriff zu einer Zeile der genehmigten Liste und zu einer in der APS zu simulierenden Bedingung.
Der regulatorische Rahmen
| Quelle | Status und Datum | Was tatsächlich bindet |
|---|---|---|
| EU GMP Annex 1 — C(2022) 5938 final | Anwendbar seit 25. August 2023; nur 8.123 verschoben auf 25. August 2024 | Kritische Zone Grade A (4.4); First Air in RABS und offenen Isolatoren (4.19); Geschwindigkeit als abweichungsfähiger guidance value (4.30); Eingriffsliste (8.16); Erfassung im Batch Record (8.17) |
| FDA — Sterile Drug Products Produced by Aseptic Processing | Final, 2004; bis 3. September 2026 keine Revision veröffentlicht | Nonbinding recommendations. Smoke Study als in situ air pattern analysis mit Video; 0,45 m/s ± 20 % als typical value in einer Fußnote. Der Begriff RABS kommt nicht vor |
| ICH Q9(R1) | Step 4 am 18. Januar 2023 | Methode zur Begründung der Eingriffsliste und der Abweichungen von 4.30 |
| 21 CFR 210/211 | In Kraft | 211.42, 211.46 und 211.113(b): schriftliche Verfahren gegen mikrobiologische Kontamination und Validierung aseptischer Prozesse |
| ISO 14644-7 | Ausgabe 2004 in Kraft; ISO/DIS seit 28. Juli 2026 im Stage 40.00 | Freiwilliger [STANDARD] zu separative devices |
First Air ist nicht General Airflow

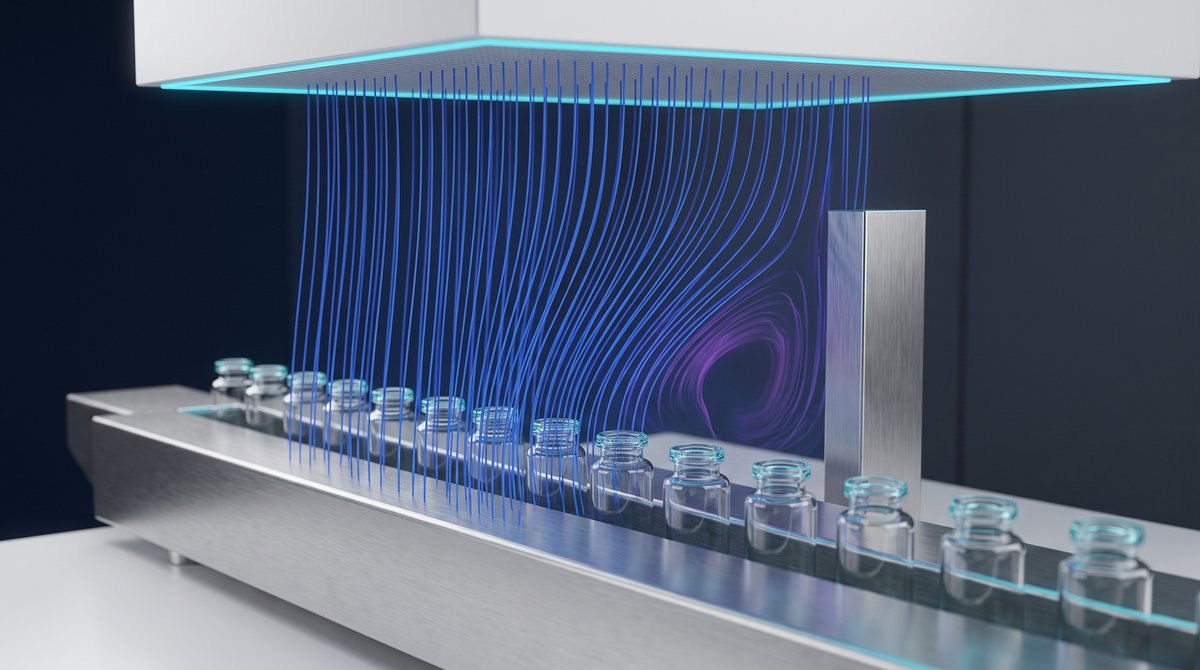

General Airflow beschreibt das Verhalten der Luft in einem Volumen: Volumenstrom, mittlere Richtung, Freiheit von Totzonen; eine Eigenschaft des Systems. First Air ist eine Eigenschaft eines Punktes: die Luft, die aus dem HEPA-Filter austritt und dort ankommt, ohne zuvor irgendetwas berührt zu haben. Eine Zone kann hervorragenden General Airflow haben und an drei genau bestimmten Punkten keinen First Air.
Annex 1 baut Grade A auf diesem Begriff auf: 4.4 definiert die Zone als „The critical zone for high-risk operations (e.g. aseptic processing line, filling zone, stopper bowl, open primary packaging or for making aseptic connections under the protection of first air)" [ANFORDERUNG]. 4.19(i)(a) fordert für offene Isolatoren einen „unidirectional airflow that sweeps over and away from exposed products", 4.19(ii) denselben Schutz für RABS [ANFORDERUNG]: Die Luft streicht über das exponierte Produkt und führt fort.
Geometrie und Hindernisse
First Air auszulegen bedeutet, für jeden kritischen Punkt den Luftkegel zu zeichnen, der ihn erreicht, und dessen Freiheit zu prüfen. Universelle Regeln gibt es nicht: Die akzeptable Geometrie wird im Process Development bestimmt, in der URS festgeschrieben und vor Ort nachgewiesen. Füllnadeln stehen definitionsgemäß über dem offenen Behälter: Form, Anzahl und Vertikalhub sind aseptische Auslegungsentscheidungen. Formatteile, Sterne und Schienen erzeugen Nachlaufzonen; IPC-Sensoren und Kameras sind Festkörper, die häufig spät eingebaut werden, wenn die Studie längst läuft; Roboterarme werfen einen wandernden Schatten; die behandschuhten Hände sind das größte und variabelste Hindernis.
Stopfenweg und offene Behälter
Die Stopper Bowl wird in 4.4 ausdrücklich genannt: Stopfen sind produktberührende Oberflächen und laufen unabgedeckt zwischen Topf, Orientierungskanal, Fallschiene und Greifer. Jede Abdeckung, die eingebaut wird, um herausspringende Stopfen zu halten, ist ein potenzielles Dach, das dem darunter Liegenden den First Air nimmt. Der Moment der größten Exposition ist nicht das Füllen, sondern das Intervall zwischen Füllen und Verschließen, mit offenem und bereits gefülltem Behälter. Annex 1 8.20 verlangt: „Open primary packaging containers should be maintained under grade A conditions" [ANFORDERUNG] — der Abstand zwischen Nadel und Verschließstation ist ein Parameter der Sterility Assurance, bevor er ein Parameter der Leistung ist.
Ein Eingriff ist zuerst ein aerodynamisches Problem
Die Versuchung besteht darin, den Eingriff als Verfahrensproblem zu behandeln: den Handgriff beschreiben, schulen, prüfen. Notwendig, aber nachrangig. Jeder Eingriff ist zuerst ein Körper, der mit Bahn, Dauer und Nachlauf in den First-Air-Kegel eintritt. Die Frage lautet nicht „wie führen wir ihn korrekt aus", sondern „was geschieht mit der Luft, während wir ihn ausführen, und welche offenen Behälter stehen stromabwärts".
Annex 1 8.16 verlangt eine genehmigte Liste zulässiger und qualifizierter Eingriffe, inherent und corrective, mit Verweis auf 9.34; beobachtete aseptische Technik und sterile Werkzeuge; Verfahren, die Eingriffsarten und Ausführung benennen, zuvor über Risk Management und APS bewertet und aktuell gehalten; nicht qualifizierte Eingriffe nur in Ausnahmefällen, mit Risikobewertung und Freigabe der Quality Unit [ANFORDERUNG]. 8.17 fordert die Erfassung von Eingriffen und Stillständen im Batch Record mit Zeitpunkt, Dauer und beteiligten Bedienern [ANFORDERUNG]. Ein geschlossener Kreis: Liste auslegen, in der APS validieren, erfassen, Daten in die Risikobewertung zurückspielen.
RABS und Isolator verhalten sich nicht gleich

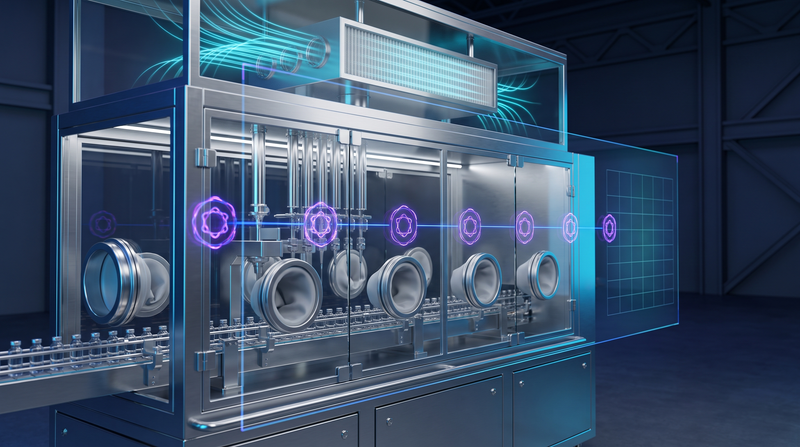

Annex 1 4.18 ist eindeutig: „Isolators or RABS, which are different technologies" müssen beide Grade A von der Umgebung trennen [ANFORDERUNG]. Das ist keine Rangordnung, doch beim First Air sind die Unterschiede konkret. Im Isolator ist das Volumen geschlossen und nach 4.22(i) biodekontaminiert, und der Handschuheingriff bleibt in einem Raum ohne Verbindung zum Reinraum; beim RABS grenzt die kritische Zone an das Background, und jede Türöffnung verlangt eine formale Rückführung in den definierten Zustand. Die genehmigte Liste ist nicht übertragbar: zur Auswahl siehe die vergleichende Analyse von RABS und Isolatoren.
Was wofür der Nachweis ist
Die Airflow Visualisation ist der Nachweis: Studie vor Ort, an der realen Anlage, mit den Bedienern, die die realen Eingriffe ausführen. Die FDA 2004 behandelt sie als in situ air pattern analysis und empfiehlt die Videoaufzeichnung [GUIDANCE], im Rahmen nicht bindender Empfehlungen.
CFD ist etwas anderes: ein Auslegungswerkzeug, um Sensorpositionen zu vergleichen oder eine Abschirmung zu bewerten und physische Iterationen vor dem FAT zu reduzieren — aber auf idealisierter Geometrie und angenommenen Randbedingungen. CFD ersetzt weder die Feldstudie noch die Qualifizierung [GUIDEGXP]: Wer sie als Konformitätsnachweis vorlegt, tauscht ein Modell gegen eine Messung.
Bei der Geschwindigkeit ist Vorsicht geboten. Annex 1 4.30 nennt „a homogeneous air speed in a range of 0.36 – 0.54 m/s (guidance value) at the working position, unless otherwise scientifically justified in the CCS": Der Text selbst qualifiziert den Wert als abweichungsfähigen guidance value [GUIDANCE], nicht als Anforderung, die auf jede Konfiguration zu übertragen wäre. Der FDA-Wert von 0,45 m/s ± 20 % ist ein typical value in einer Fußnote innerhalb einer nicht bindenden Guidance [GUIDANCE]: Referenz, keine Spezifikation.
Eingriffsmatrix
| Art des Eingriffs | Wirkung auf den First Air | Konstruktive Minderung | Was nachzuweisen ist |
|---|---|---|---|
| Inherent — Stopfen in die Stopper Bowl nachfüllen | Anhaltender Schatten über dem Stopfenweg; Rezirkulation unter Abdeckungen | Beschickung über RTP oder Tür außerhalb des kritischen Kegels | Airflow Visualisation während des Eingriffs; APS; EM |
| Inherent — IPC-Gewichtsentnahme | Behandschuhter Arm im Strom über offenen Behältern | Automatisierte Entnahme oder Verlagerung hinter das Verschließen | Dynamische Airflow Visualisation; APS in realer Frequenz |
| Corrective — heruntergefallenen Behälter bergen | Lokale Strömungsunterbrechung; Aufwirbeln von Partikeln | Ebene ohne Ansammlungen; sterile Werkzeuge; naher Glove Port | Airflow Visualisation des ungünstigsten Zugriffs; APS in ungünstiger Position |
| Corrective — Nadel wechseln oder ausrichten | Direkte Verlegung des kritischen Punktes; verlängerte Exposition | Schnellwechsel, ausziehbare Halterung, Abschaltung der Station | Airflow Visualisation bei Instandhaltung; APS mit exponierten Einheiten |
| Corrective — Stau auf der Schiene lösen | Doppelte Verlegung durch Hand und Werkzeug; stehende Behälter stromabwärts | Stauarme Geometrie; Leerfahren des Abschnitts | Airflow Visualisation bei stehender, voller Linie; APS mit Stillstand; 8.17 |
| Nicht qualifiziert — unvorhergesehenes Ereignis | Nicht charakterisiert | Wahrscheinlichkeit des Bedarfs senken | Risk Assessment und Freigabe der Quality Unit (8.16) |
QRM und CCS
ICH Q9(R1) liefert die Methode, nicht die Zahlen. Man identifiziert kritische Punkte und Gefährdungen (Verlegung, Rezirkulation, Nachlauf des Bedieners), bewertet das Risiko anhand der verfügbaren Evidenz — Airflow Visualisation, APS, EM-Trends, Eingriffshistorie — und greift in dieser Reihenfolge in Konstruktion, Automatisierung und Verfahren ein.
In der CCS nach Annex 1 2.3 und 2.5 ist die kritische Zone ein Knoten, der mehrere Kontrollen verbindet: Sie muss sagen, wo der First Air liegt, welche Ereignisse ihn gefährden, welche konstruktiven, technischen, verfahrenstechnischen und organisatorischen Kontrollen ihn schützen und mit welchen Daten wir deren Wirksamkeit prüfen. Dort wird auch jede Abweichung vom Guidance Value des 4.30 verteidigt. Environmental Monitoring kommt nur als Schnittstelle vor: Die Lage der Probenahmestellen folgt aus der Karte des First Air und der Eingriffe, nicht umgekehrt, und gehört in die Linie zu den Systemen des Umgebungsmonitorings.
Anwendungsbeispiel: Standort Draco
Der „Standort Draco" ist ein realistisches, jedoch vollständig fiktives Beispiel.
Draco führt vor der PQ eine vollständige Airflow Visualisation der Vial-Linie im RABS durch: Maschine in Bewegung, Stationen aktiv, Video aufgezeichnet, Ergebnis positiv. Sechs Monate später betrifft die Mehrzahl der Handschuhöffnungen dieselbe Ursache: Stopfen, die am Eingang der Fallschiene verklemmen. Das Team schreibt eine ausführlichere Prozedur und stuft den Eingriff als inhärent um, weil er inzwischen vorhersehbar ist.
Der Fehler ist doppelt. Häufigkeit macht einen Eingriff nicht inhärent: Inhärent ist, was zum vorgesehenen Prozess gehört; was wiederkehrt, weil die Maschine klemmt, bleibt korrektiv. Schwerer wiegt, dass die Airflow-Studie diesen Handgriff nie gefilmt hatte: Die Karte deckte den am stärksten beanspruchten Punkt nicht ab.
Die Korrektur verlangt drei Schritte in dieser Reihenfolge. Die Airflow Visualisation wird mit dem realen Eingriff und stehender, mit offenen Behältern gefüllter Linie wiederholt; das Video zeigt Rezirkulation zu zwei Positionen stromabwärts. Die Geometrie des Schieneneingangs wird geändert, sodass sich der Abschnitt vor dem Zugriff leeren lässt. Erst dann wird die genehmigte Liste aktualisiert, die Bedingung als Worst Case in die nächste APS aufgenommen und die Erfassung nach 8.17 angeglichen. Die Prozedur kommt zuletzt: Sie ist die schwächste der drei Kontrollen.
Verbindlichkeitsstufen
| Aussage | Stufe | Quelle |
|---|---|---|
| Grade A umfasst Filling Zone, Stopper Bowl, Open Primary Packaging und aseptische Verbindungen unter First Air | [ANFORDERUNG] | Annex 1, 4.4 |
| RABS und offene Isolatoren müssen Grade A mit First-Air-Schutz in der kritischen Zone sicherstellen | [ANFORDERUNG] | Annex 1, 4.19 |
| Erforderlich ist eine genehmigte Liste qualifizierter Eingriffe, inherent und corrective | [ANFORDERUNG] | Annex 1, 8.16 |
| Eingriffe und Stillstände im Batch Record mit Zeit, Dauer und Bedienern erfassen | [ANFORDERUNG] | Annex 1, 8.17 |
| Homogene Geschwindigkeit 0,36 – 0,54 m/s an der Working Position, abweichungsfähig mit Begründung in der CCS | [GUIDANCE] | Annex 1, 4.30 |
| 0,45 m/s ± 20 % als typical value in einer Fußnote | [GUIDANCE] | FDA 2004 |
| CFD ersetzt weder Airflow Visualisation noch Qualifizierung | [GUIDEGXP] | Redaktionelle Empfehlung |
Checkliste
- Kartieren jeden kritischen Punkt nach 4.4 und den ihn speisenden First-Air-Kegel.
- Auflisten die Hindernisse im Kegel, auch die spät ergänzten: IPC-Sensoren, Kameras.
- Definieren in der URS das Geschwindigkeitskriterium und wo dessen Begründung in der CCS steht.
- Aufbauen die genehmigte Liste getrennt nach inherent und corrective, vor dem FAT.
- Prüfen, dass jeder Eingriff in der Airflow Visualisation im ungünstigsten Fall gefilmt ist.
- Quantifizieren die stromabwärts exponierten offenen Behälter je Eingriff.
- Erfassen Eingriffe und Stillstände nach 8.17 und als Trendeingang nutzen.
- Überprüfen die First-Air-Karte bei jedem Change an Geometrie, Format oder Automatisierung.
Wiederkehrende Fehler und Red Flags
Das erste Warnsignal ist ein Dossier, das eine CFD-Simulation unter die Konformitätsnachweise mischt: CFD ist Auslegung, der Nachweis erfolgt vor Ort. Das zweite ist eine Airflow Visualisation nur bei stehender oder leerer Maschine, die einen in der Produktion nicht existierenden Zustand bescheinigt. Das dritte ist die nach der PQ geschriebene Eingriffsliste: Sie beschreibt die Realität, statt sie zu steuern. Das vierte ist die Einstufung eines häufigen korrektiven Eingriffs als inhärent: Das macht ein Zuverlässigkeitsproblem präsentabel, dessen Abhilfe über die Architektur von Automatisierung, Robotics und Reduktion menschlicher Eingriffe läuft. Das fünfte behandelt den Handschuh als ergonomisches Detail: Lage und Reichweite der Glove Ports bestimmen die Bahn des Arms im Strom; die Integrität gehört zu den kritischen Schnittstellen von aseptischem Transfer, Handschuhen und Biodekontamination. Das sechste nimmt die Geschwindigkeit als einzigen Indikator: Ein Wert im Bereich sagt nicht, wo die Luft vorher war. Das siebte, teuerste, ist, es erst in der PQ zu bemerken.
First Air ist eine geometrische Randbedingung, bevor er ein Parameter ist: Er wird durch die Form der Maschine verteidigt, nicht durch die Disziplin der Bediener. Wer die übrigen Knoten der Sterility Assurance ebenso durchdenken will, findet auf The Pragmatic GMP denselben Ansatz für den restlichen Lifecycle.
Kernaussagen
- First Air ist Eigenschaft eines Punktes, General Airflow Eigenschaft eines Volumens: Das eine gibt es ohne das andere.
- Annex 1 4.4 zählt aseptische Verbindungen unter First-Air-Schutz zu Grade A.
- Ein Eingriff ist ein Körper im First-Air-Kegel: Aerodynamik vor Verfahren.
- Die größte Exposition liegt zwischen Füllen und Verschließen.
- Die Liste nach 8.16 ist vor dem Betrieb über Risk Management und APS zu bewerten.
- CFD reduziert Auslegungsschleifen; der Nachweis bleibt im Feld.
- Der Bereich 0,36 – 0,54 m/s ist Guidance Value nach 4.30, abweichungsfähig in der CCS.
