Diseño de liofilizadores farmacéuticos: cámara, estantes, condensador, vacío y refrigeración

Revisa el liofilizador como un sistema térmico, de vacío y aséptico integrado. Distingue almacenamiento de hielo y capacidad de vapor, examina instrumentos y fallos, y conecta las prestaciones con la cualificación y el mantenimiento.

G GuideGxP 10 min de lectura
✓ Fuentes y referencias oficiales ✓ Enfoque operativo ✓ Para profesionales farmacéuticos
GUIDEGXP · PRACTICAL GMP INSIGHTS

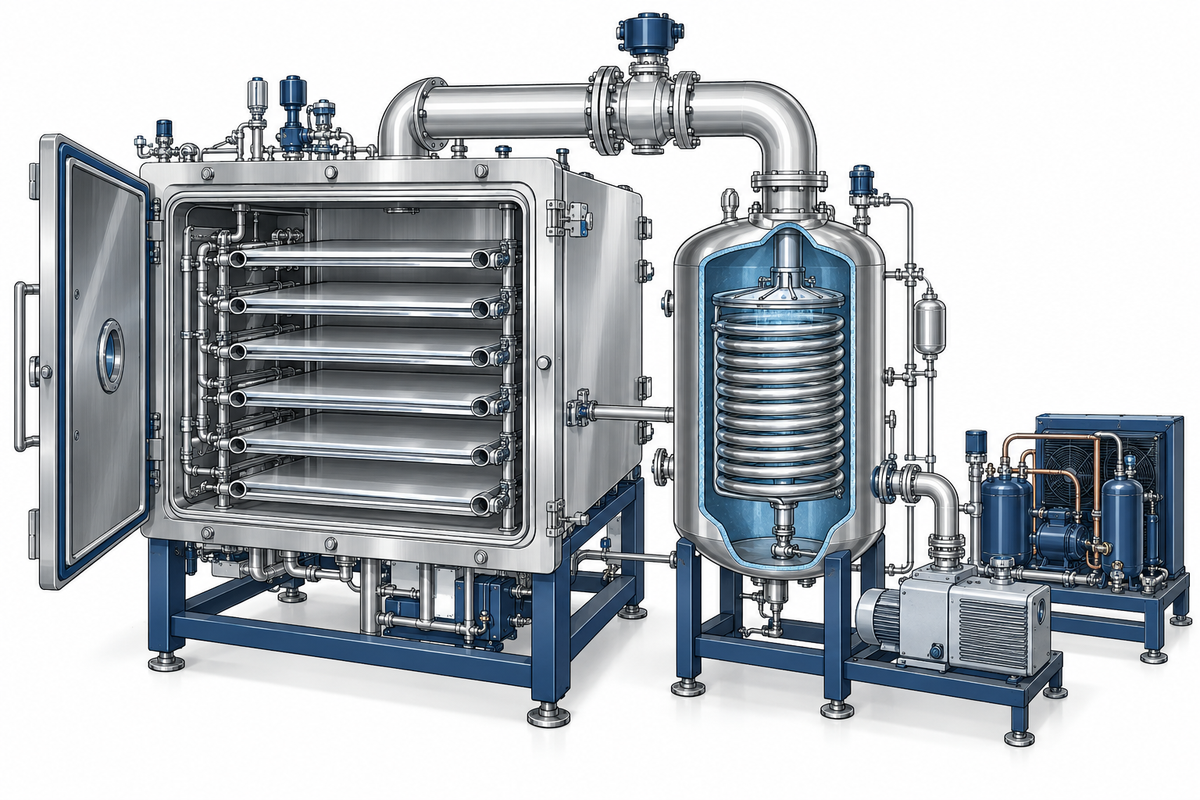

Ilustración técnica seccionada de un liofilizador farmacéutico con cámara, estantes, condensador, vacío y refrigeración.

Diseñar para el proceso previsto, no para la placa

Dos liofilizadores farmacéuticos pueden ofrecer superficie y capacidad nominal de hielo semejantes y comportarse de forma distinta durante el mismo ciclo. Intercambio térmico, geometría del recorrido del vapor, refrigeración, control de presión y disposición de carga pueden modificar exposición del producto e intervalo operativo. La revisión de diseño debe explicarlo antes de que aparezcan sorpresas durante la cualificación.

Partir de las combinaciones previstas de producto, envase y carga y del concepto aséptico necesario. Separar adecuación mecánica, prestación térmica, gestión del vapor, estanqueidad, limpieza y control de datos. Un sistema puede cumplir una dimensión y ser inadecuado en otra.

El objetivo es un diseño coordinado cuyos componentes sostengan el uso previsto en condiciones definidas. Sobredimensionar componentes no lo demuestra. Hay que saber dónde aparece un límite, cómo se detecta y qué sucede con la protección del producto cuando un componente se degrada o falla. Establecer estos límites mediante evidencias, sin deducirlos de la lista de componentes instalados.

Definir la cámara como límite del proceso

Revisar geometría, construcción, superficies, uniones, penetraciones y puertas respecto a limpieza, esterilización, estanqueidad y mantenimiento. Identificar retenciones y espacios inaccesibles, incluidas interfaces de sensores, soportes de estantes y mecanismos móviles de taponado.

Definir componentes dentro del límite esterilizado y cómo los sistemas conectados lo mantienen. Cámara, condensador, recorridos de gas y transferencia deben evaluarse conjuntamente cuando afectan a la protección. Un plano simplificado del recipiente puede ocultar vías de contaminación importantes.

La cámara influye también térmicamente. Radiación de paredes, puertas y superficies próximas puede afectar a viales expuestos. Documentar configuraciones relevantes, sin suponer equivalencia entre posiciones. Cambiar una superficie, pantalla o puerta requiere valorar efectos asépticos y térmicos. Una mejora puede influir en otra función; especialistas de proceso, mecánica y garantía de esterilidad deben revisar la misma configuración.

Especificar estantes como superficies y circuitos

La superficie determina cuántos envases pueden colocarse, pero el sistema debe aportar y retirar calor reproduciblemente. Revisar circuitos del fluido, distribución, pérdidas de presión, ubicación de sensores y relación entre temperatura del fluido y superficie. Impulsión y retorno aportan información, pero no constituyen un mapeo espacial completo.

Definir posiciones útiles, separación, planitud y estado superficial. Fondos de bandejas, marcos, guías y geometría del envase modifican contacto e intercambio efectivo. La disposición cualificada debe reflejar el proceso, no un estante vacío idealizado.

Evaluar velocidades, estabilidad y uniformidad de calentamiento y enfriamiento en condiciones justificadas, indicando método e incertidumbre. Una rampa destacada puede depender de cámara vacía o servicios favorables. Movimiento y taponado añaden requisitos de alineación, recorrido, realimentación de posición y juntas mantenibles. La revisión debe asegurar compatibilidad entre prestación térmica, movimiento y accesibilidad para esterilización en el intervalo previsto.

Distinguir almacenamiento y captura del condensador

El condensador captura vapor de agua como hielo y aloja el hielo acumulado. La capacidad nominal describe almacenamiento bajo condiciones especificadas. Por sí sola no establece el flujo de vapor admisible en una fase exigente del ciclo.

Revisar disposición de superficies de captura, medida térmica, conexión frigorífica, desescarche y drenaje. Examinar cómo la acumulación modifica superficie disponible y prestación. Aclarar si los valores corresponden a condensador limpio, cantidad definida de hielo o trayectoria completa del lote.

Ubicación y configuración influyen en recorrido del vapor y mantenimiento. Un condensador externo introduce conexión y normalmente válvula de aislamiento; uno interno presenta otras implicaciones de espacio y acceso. Ninguna arquitectura es óptima para todos los productos. Comparar capacidad completa, esterilización, acceso de limpieza y respuesta a fallos. Las evidencias deben mostrar cómo se gestiona el agua prevista y la demanda transitoria.

Revisar todo el recorrido del vapor

El vapor encuentra resistencia en producto y envase antes de atravesar cámara y conexiones. Conducto y válvula hacia el condensador pueden limitar la prestación aunque quede capacidad de hielo. La presión medida en un punto no describe todas las condiciones del recorrido.

Solicitar el fundamento de la caracterización del fabricante. Importan presión, temperatura, composición del gas, válvulas, carga y estado del condensador. Los límites fluidodinámicos, incluido flujo crítico en determinadas condiciones, requieren modelos o medidas apropiados; no existe una regla universal de relación de presiones válida para cualquier máquina.

Las condiciones declaradas deben acompañar a los resultados entregados. Sin ellas, dos ensayos aparentemente comparables pueden representar demandas distintas. La revisión debe identificar qué configuraciones se han demostrado y cuáles siguen dependiendo de una predicción del fabricante pendiente de verificación.

Revisar si la instrumentación distingue aumento de demanda, pérdida de prestación del condensador y cambio de una válvula. Evitar resolver toda preocupación con una bomba mayor. Si la restricción está aguas arriba, cambiarla puede aportar poco y aumentar costes y demanda de servicios. La decisión debe seguir el mecanismo identificado.

Dimensionar refrigeración frente a demandas simultáneas

La refrigeración atiende congelación, funcionamiento del condensador y preparación del equipo. Las demandas varían y pueden coincidir. Revisar capacidad disponible a temperaturas y condiciones de servicios pertinentes, no sólo potencia nominal del compresor.

Incluir velocidades de retirada de calor, disipación, transiciones de control y recuperación tras perturbaciones. Considerar ambiente, agua de refrigeración e infraestructura eléctrica. Una promesa dependiente de servicios inexistentes no es una garantía útil.

La selección del refrigerante afecta a mantenimiento, asistencia, soporte futuro y obligaciones ambientales. Estas dependen de la jurisdicción y deben comprobarse para la instalación. No asumir que una arquitectura es universalmente preferible o compatible con una planta existente.

Relacionar esas decisiones con las condiciones reales del sitio: la solución frigorífica forma parte de un conjunto de servicios y no funciona independientemente de ellos. Las restricciones de suministro o disipación deben permanecer visibles en los documentos de diseño y en las condiciones de aceptación acordadas.

Si se propone redundancia, definir qué conserva: completar ciclo, mantener estado protector o reiniciar tras reparar. Controles, alimentación, agua o circuitos compartidos pueden anular la independencia aparente. Solicitar descripción explícita de fallos de causa común y comportamiento al conmutar.

Definir funciones de vacío y controles de contaminación

El vacío debe permitir evacuación y retirada de gases no condensables, interactuando con la captura de vapor. Evaluar comportamiento en arranque, proceso, restablecimiento de presión y anomalías. Seleccionar bombas según carga gaseosa real, régimen de presión, riesgo de contaminación y necesidades de servicio.

Revisar aislamiento, válvulas antirretorno, escape, gestión de aceite cuando corresponda y posible retorno de contaminantes. Fallos de fluido térmico, refrigerante o juntas pueden contaminar aunque el vacío siga funcionando. Fiabilidad mecánica y protección requieren una evaluación conectada.

El control de presión incluye sensores, algoritmos, válvulas y admisión de gas. Definir campo operativo y respuesta ante discrepancia, saturación o fallo instrumental. La prueba de estanqueidad es una función separada, con procedimiento y fundamento de aceptación. Presión estable no demuestra ausencia de fugas; una prueba satisfactoria no demuestra por sí sola esterilidad. Ambos resultados deben interpretarse según el estado operativo.

Diseñar puertas y taponado para operaciones reales

Las puertas determinan acceso, transferencia, limpieza y exposición durante mantenimiento. Evaluar juntas, movimiento, bloqueo, interbloqueos y efectos de apertura sobre el límite establecido. Una configuración de doble puerta necesita estados claros y protección frente a accesos simultáneos inadecuados.

El taponado requiere alineación y compatibilidad envase-cierre. Revisar recorrido de estantes, altura de carga, control de fuerza o desplazamiento y detección de movimiento incompleto. Incluir viales ausentes, inclinados o rotos y cómo gestionarlos de manera segura.

Cuando se emplea gas inerte, definir calidad, filtración, esterilización y recorrido hacia cámara. Evaluar espacio de cabeza separadamente del asentamiento mecánico del tapón. Un movimiento correcto no demuestra integridad del envase ni composición gaseosa deseada.

El diseño debe explicar la respuesta si no termina el taponado. Una recuperación que exige abrir la cámara con producto sin sellar puede cambiar considerablemente el riesgo aséptico. Evaluarla antes de comprar, sin relegarla a una futura instrucción operativa redactada tras instalar.

Hacer físicamente posibles limpieza y esterilización

La facilidad de limpieza depende de acceso, drenabilidad, cobertura de pulverización cuando proceda, geometría y compatibilidad de materiales. Identificar superficies cubiertas por limpieza in situ y las que requieren otro método. Considerar residuos de producto, detergentes, lubricantes y posibles fallos del equipo.

La esterilización requiere límites y estrategia de cualificación propios. Considerar eliminación de aire, distribución del agente, drenaje de condensado, carcasas de filtros, conexiones y puntos fríos pertinentes. El diseño debe permitir instrumentación significativa sin depender de supuestos inaccesibles.

Tras esterilizar, mantener protección durante enfriamiento, espera, transferencia y uso. Revisar válvulas y filtros empleados al restablecer presión o admitir gas, incluidas evidencias de esterilización e integridad. En equipos estériles, las expectativas aplicables del Anexo 1 orientan frecuencia y restauración después de intervenciones.

No fusionar validación de limpieza, cualificación de esterilización y validación del proceso de fabricación en una aceptación genérica. Demuestran capacidades diferentes y pueden someter a prueba límites distintos. La documentación debe hacerlos visibles al equipo de cualificación.

Seleccionar instrumentos para decisiones identificables

Definir qué mide cada instrumento, dónde y qué acción respalda. Sensores del fluido, superficie, producto y condensador ofrecen información diferente. Registrar intervalo de calibración, respuesta, incertidumbre y acceso de mantenimiento.

La presión requiere atención especial. El manómetro capacitivo es prácticamente independiente de la especie gaseosa; el Pirani depende de conductividad térmica y composición. Sus lecturas pueden diferir durante operaciones ricas en vapor sin que exista avería. Preservar esta distinción en control, tendencias y explicaciones para operadores.

La matriz original siguiente relaciona componentes y evidencias.

ElementoFallo o límite que debe examinarseEvidencia útil
Circuito de estantesRespuesta desigual o lentaMapeo, ensayos dinámicos y fundamento del caudal
CondensadorCaptura limitada con almacenamiento disponibleCaracterización de caudal de vapor y hielo
Recorrido del vaporRestricción en conducto o válvulaGeometría, condiciones y estudio de prestación
VacíoFugas, evacuación insuficiente o contaminaciónEnsayos definidos y lógica de estado protector
Controles y registrosPérdida de interpretación después del falloPruebas funcionales e historial reconstruible

Examinar un problema de diseño acoplado

Una instalación hipotética cumple evacuación de cámara vacía y dispone de almacenamiento calculado suficiente. Durante una carga de ingeniería, aumenta la presión al crecer la demanda de sublimación. Inicialmente se propone una bomba mayor.

Una revisión multidisciplinar compara medidas de cámara y condensador, refrigeración, posición de válvula y carga. Determina que deben caracterizarse conexión y captura disponible antes de modificar. También comprueba si las condiciones representan el conjunto de productos previsto.

La solución puede afectar a conexión, refrigeración, control o intervalo operativo; la evidencia determina cuál. Después se evalúan consecuencias para limpieza, esterilización, instrumentación y cualificación. El ejemplo muestra por qué la prestación debe revisarse como sistema interactivo. El éxito de un subsistema no demuestra capacidad en otra condición; un cambio aparentemente sencillo puede crear interfaces que necesitan verificación.

Tras proponer modificaciones, contrastar evidencias con el uso inicial. Registrar condiciones demostradas y predicciones pendientes. Si el nuevo campo limita una presentación o carga prevista, informar a planificación y desarrollo antes de aceptar. Cerrar una desviación de ingeniería no debe ocultar una capacidad comercial más estrecha.

Preservar la prestación mediante acceso y planificación

Comprobar accesibilidad mediante tareas reales: retirar bomba, cambiar junta de válvula, calibrar instrumento, inspeccionar conexiones y reparar refrigeración. Determinar dónde trabaja el técnico, qué límites abre y cómo vuelve el equipo a su estado cualificado.

Definir repuestos críticos, información de mantenimiento, acceso diagnóstico y soporte informático. Considerar obsolescencia de controladores, asistencia frigorífica, permisos remotos y disponibilidad duradera de registros. Estos factores afectan tanto a paradas como a la calidad de las investigaciones.

La accesibilidad debe revisarse con mantenimiento, no suponerse a partir del plano general. Para cada intervención relevante, confirmar espacio de trabajo, componentes que se retiran y evidencias necesarias para devolver el equipo a servicio. Esa información conecta mantenibilidad y conservación del estado cualificado.

GuideGxP recomienda aprobar un expediente que conecte uso previsto, planos, límites, respuesta a fallos y verificaciones. Registrar supuestos abiertos y evidencias necesarias. Comprobar coherencia entre documentación mecánica, de proceso, automatización y asepsia tras cambios importantes. El diseño debe explicar cómo funcionará la máquina nueva y cómo se reconocerá la degradación, se protegerá el producto y se restaurará un funcionamiento fiable durante toda su vida útil.

Fuentes y ámbito de aplicación

Fuentes verificadas el 26 de septiembre de 2026. Aplique los requisitos dentro de su jurisdicción y ámbito respectivos. La evidencia científica y las recomendaciones de ingeniería no establecen parámetros de ciclo universales. Los ejemplos son ilustrativos. Para los documentos sujetos a licencia se verificaron el alcance público y la edición; las limitaciones de acceso a la bibliografía constan en el registro de fuentes.
