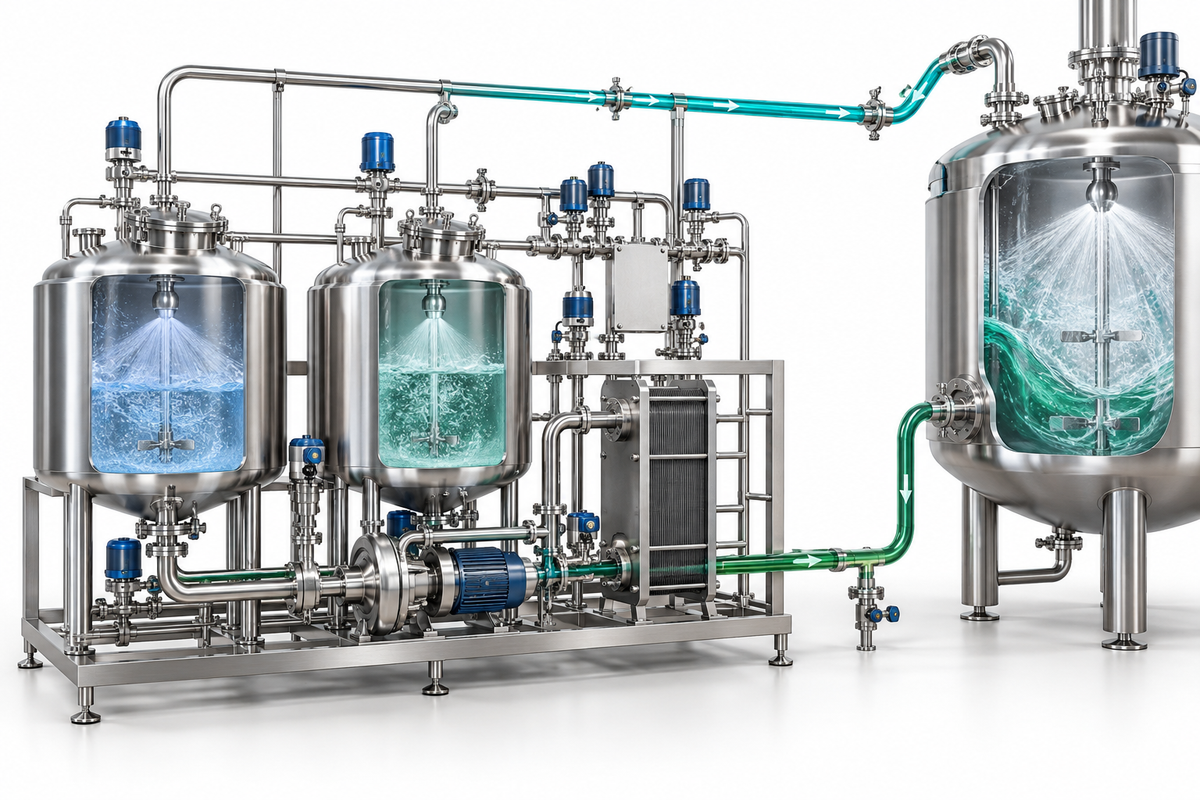

Ein CIP-Skid kann an seinem Auslass den angegebenen Durchfluss liefern, während ein entfernter Behälter nicht ausreichend gereinigt wird. Die fehlende Erklärung kann ein Druckverlust, eine restriktive Sprühvorrichtung, ein instabiler Rücklauf, ein falscher Ventilweg oder eine gleichzeitige Anforderung eines anderen Benutzers sein. Effektives Design beginnt daher beim gesamten Reinigungskreislauf, einschließlich dessen, was geschieht, nachdem die Lösung die Anlage verlassen hat.
Dieser Artikel befasst sich mit der pharmazeutischen CIP-Architektur: zentralisierte, dedizierte, dezentrale und mobile Anordnungen; Vorlauf und Rücklauf; Tanks, Pumpen, Heizung, Dosierung, Rückgewinnung und Steuerung. Der Schwerpunkt liegt auf der Produktkontaktreinigung. Wassererzeugung und Dampferzeugung werden als Versorgungsschnittstellen behandelt, während die Reinigungsvalidierung eine separate Demonstration der Wirksamkeit des Verfahrens bleibt. Bei den unten aufgeführten Designtools handelt es sich um GuideGxP-Empfehlungen für die projektspezifische Bewertung.
Kreislauf und Reinigungsaufgabe vor der Dimensionierung
Erstellen Sie ein Verzeichnis der Reinigungskreisläufe, das jedes Ausrüstungselement mit seinen Rückständen, seiner Reinigungsmethode, seiner Route, seinen Sprühgeräten, seinen Kontaktmaterialien und seinen betrieblichen Einschränkungen verbindet. Beziehen Sie Abzweigungen, Instrumentenanschlüsse, Transferschläuche, Probenahmepunkte und Komponenten ein, die einen manuellen Eingriff erfordern. Identifizieren Sie, ob die Ausrüstung einzeln, nacheinander mit anderen Gegenständen oder als vollständiger Anlagenverbund gereinigt wird. Jede Anordnung kann unterschiedliche Hydraulik- und Verschmutzungsbedingungen erzeugen.
Beschreiben Sie die Aufgabe als eine Abfolge von Bedingungen, nicht als einen einzelnen Nenndurchfluss. Befüllen, Rezirkulieren, Chemikalienzugabe, Erhitzen, Waschen, Verdrängen, Spülen und Entleeren stellen unterschiedliche Anforderungen. Eine Pumpe, die nur für die Waschphase ausgewählt wurde, verhält sich möglicherweise bei der Entleerung bei niedrigem Füllstand schlecht. Eine für stationäre Verluste ausgelegte Heizung erreicht möglicherweise nicht die erforderliche Wiedererwärmung, nachdem eine kalte Gerätelast in den Kreislauf gelangt.
Entwickeln Sie den anfänglichen Prozessrahmen anhand von Untersuchungen der Rückstände, Gerätegeometrie, Reinigungsmittelverhalten und Herstellerdaten. Geben Sie an, welche Annahmen noch weiterentwickelt werden müssen. Es gibt keine universelle Geschwindigkeit, Druck, Waschtemperatur oder Reinigungsmittelkonzentration, die für jeden pharmazeutischen CIP-Kreislauf geeignet ist. Auslegungsdaten, hydraulische Leistungsfähigkeit und validierte Prozesseinstellungen sind verwandte, aber unterschiedliche Informationen.
Regulatorische Anforderungen und technische Entscheidungen
EU GMP Kapitel 3 befasst sich mit der Eignung und Reinigungsfähigkeit der Ausrüstung; Kapitel 5 befasst sich mit der Kontaminationskontrolle. Anhang 15, gültig seit Oktober 2015, verknüpft Design und Qualifizierung mit der beabsichtigten Verwendung und umfasst die Reinigungsvalidierung. Diese Texte legen den Qualitätskontext fest, ohne eine Skid-Architektur für den Hersteller auszuwählen. Informationen zum Umfang und zur Anwendbarkeit finden Sie in den aktuellen EudraLex-Veröffentlichungen.
Die hydraulische Anordnung, die Tankkonfiguration und die Rückgewinnungsphilosophie erfordern dokumentierte technische Entscheidungen. Technische Standards und Entwurfsmethoden der Lieferanten können diese Entscheidungen unterstützen, wenn ihre Ausgabe und Anwendung festgelegt werden. Sie belegen nicht, dass bestimmte Produktrückstände entfernt werden. Ein qualifizierter Skid weist die definierte Systemfähigkeit nach; Die Reinigungsvalidierung befasst sich mit dem tatsächlichen Verfahren, der Ausrüstung und den Rückstandsproblemen.
Architektur, Trennung und Betriebsbedarf
Ein zentralisiertes System kann mehrere Produktionsbereiche bedienen und die chemische Handhabung, Wartung und Versorgungsanschlüsse konzentrieren. Außerdem werden gemeinsames Routing, Planungsabhängigkeit und möglicherweise lange Leitungen eingeführt. Bei der Bewertung muss darauf eingegangen werden, ob zurückgewonnene Lösung, gemeinsame Rückläufe oder falsche Ventilzustände einen Kontaminationsweg zwischen Benutzern schaffen können. Die Kapazität allein begründet noch keine Eignung für den gemeinsamen Betrieb.
Ein dediziertes System kann die Verantwortlichkeiten und die Trennung für einen bestimmten Gerätestrang vereinfachen, macht aber die Reinigung des Skids und der zugehörigen Verbindungen nicht überflüssig. Dezentrale Systeme können die Streckenlänge und die Betriebskopplung reduzieren und gleichzeitig die Anzahl der Anlagen erhöhen, die gewartet werden müssen. Mobile Skids können flexible Abläufe ermöglichen, sofern Verbindungsidentität, Schlauchmanagement, Gerätestatus und sichere Bewegung kontrolliert werden.
| Architektur | Potenzieller Vorteil | Hauptherausforderung beim Design |
|---|---|---|
| Zentralisiert | Gemeinsame Infrastruktur und koordinierte Ressourcennutzung | Trennung der Fließwege, Kontamination über den gemeinsamen Rücklauf und Planungskonflikte |
| Dediziert | Eindeutige Zuordnung zu einer Prozessausrüstungsbaugruppe | Auslastung, Redundanz und Reinigung der dedizierten Anlage selbst |
| Dezentralisiert | Kürzere Wege und örtliche betriebliche Unabhängigkeit | Konsistenz von Rezepten, Wartung und Dokumentation über die Anlagen hinweg |
| Mobil | Flexible Anbindung an wechselnde Geräteanordnungen | Falsche Anschlüsse, Schlauchzustand, Entwässerung, Lagerung und reproduzierbare Einrichtung |
Vergleichen Sie die Optionen mit tatsächlichen Produktionsszenarien: Kampagnenwechsel, sich überschneidende Reinigungsanforderungen, Geräteausfälle und zukünftige Produkte. Eine theoretische Fähigkeit, mehrere angeschlossene Anlagen zu reinigen, bedeutet nicht, dass das System sie gleichzeitig bedienen kann. Definieren Sie zulässige Parallelität und verwenden Sie Sperren oder Planungskontrollen, wenn der gleichzeitige Betrieb den etablierten Prozess gefährden würde.
Vorlauf und Rücklauf als hydraulisches Gesamtsystem
Bei der Versorgungsberechnung sollten Höhe, Rohrleitungen, Armaturen, Ventile, Wärmetauscher, Instrumente und Reinigungsgeräte im gesamten relevanten Betriebsbereich berücksichtigt werden. Bewerten Sie die Bedingungen am Eintritt in die Anlage und das Reinigungsgerät, anstatt sich ausschließlich auf den Pumpenauslassdruck zu verlassen. Zweige mit unterschiedlichem Widerstand können den Fluss ungleichmäßig aufteilen, selbst wenn die Gesamtflussanzeige akzeptabel aussieht.
Das Rücklaufdesign bestimmt, ob die zugeführte Flüssigkeit das Gerät mit kontrollierter Geschwindigkeit verlässt. Eine unzureichende Rückführung kann ein Gefäß überfluten, die chemische Lösung verdünnen, die Sprühwirkung stören oder zu nicht repräsentativen Temperaturmesswerten führen. Eine zu aggressive Rückführung kann Luft ansaugen, die Messung destabilisieren oder den Pumpenbetrieb beeinträchtigen. Beurteilen Sie das sich verändernde Flüssigkeits- und Gasgemisch während der Befüllung, Umwälzung, Spülung und Endentleerung.
Schwerkraftrückführung, Pumpenrückführung und unterstützte Anordnungen erfordern jeweils eine Beurteilung der Höhe, der Entlüftung, der Ansaugbedingungen, der Entwässerung und der Druckgrenzen der Ausrüstung. Überprüfen Sie die Ansaugbedingungen der Pumpe bei heißester Flüssigkeit und niedrigstem Betriebsniveau anhand der tatsächlichen Herstellerdaten. Vermeiden Sie es, ein Rücklaufproblem einfach durch eine Erhöhung des Versorgungsdrucks zu lösen; Dies kann das Ungleichgewicht verstärken und eine weitere Gefahr mit sich bringen.
Identifizieren Sie, wie das System einen ordnungsgemäßen Rücklauf vom ausgewählten Reinigungskreislauf bestätigt. Ein Signal an einem gemeinsamen Verteiler unterscheidet möglicherweise nicht den richtigen Benutzer von einer unbeabsichtigten Parallelroute. Die Verifizierungsstrategie kann Routenbestätigung, gemessene Rücklaufbedingungen und funktionale Herausforderungstests kombinieren. Sein Zweck besteht darin, festzustellen, ob der vorgesehene Reinigungskreislauf die beabsichtigte Lösung erhalten und zurückgegeben hat.
Behälter, Heizung und Dosierung
Tankanordnungen sollten dem gewählten Prozess und der Wiederverwendungsstrategie folgen. Für Frischwasser, Reinigungslösung, wiedergewonnene Spülung oder andere berechtigte Aufgaben sind möglicherweise separate Vorräte erforderlich. Definieren Sie für jeden Tank Nutzvolumen, Rückhaltevolumen, Füllstandbereich, Mischverhalten, Entleerbarkeit und Reinigungsmethode. Die nominale Behälterkapazität ist nicht dasselbe wie der nutzbare Bestand während einer vollständigen Reinigungssequenz.
Bemessen Sie die Heizleistung im Verhältnis zur gesamten Wärmelast, einschließlich Gerätemasse, einströmendem Wasser, Rohrleitungsverlusten und erwarteten Unterbrechungen. Platzieren Sie Temperaturmessungen so, dass die aufgezeichneten Werte die behauptete Geräteexposition belegen. Eine hohe Vorlauftemperatur am Skid ist kein Nachweis dafür, dass ein entfernter Rücklauf oder eine abgeschirmte Produktkontaktstelle den erforderlichen Zustand erreicht hat. Entwicklung und Qualifizierung sollten diese Zusammenhänge untersuchen.
Die Dosierung von Chemikalien erfordert eine korrekte Materialidentität, kontrollierte Zugabe, angemessenes Mischen und eine gerechtfertigte Konzentrationsmessung oder Zubereitungsmethode. Die Leitfähigkeit kann mit der Konzentration einer bestimmten Chemikalie und eines bestimmten Temperaturbereichs korrelieren, aber die Belastung durch Rückstände und andere Ionen kann die Reaktion verändern. Behalten Sie die Kalibrierungs- oder Korrelationsbasis bei und definieren Sie, was passiert, wenn die Messung keine zuverlässige Schlussfolgerung mehr unterstützt.
Bewerten Sie Kontaktmaterialien, Dichtungen und Dosierkomponenten im Hinblick auf die vorgeschlagenen Chemikalien und Wärmezyklen. Berücksichtigen Sie berufsbedingte Exposition, inkompatible Vermischung und Abwasserschnittstellen in der technischen Überprüfung. Diese Überlegungen können Einfluss auf die praktische Reihenfolge und Geräteanordnung haben; Sie sollten mit den Sicherheits- und Umweltfunktionen des Standorts koordiniert werden, ohne die Bewertung der Reinigungswirksamkeit zu ersetzen.
Rückgewinnung oder einmalige Lösungsnutzung
Die Rückgewinnung kann den Einsatz von Chemikalien und Betriebsmitteln reduzieren, aber die zurückgewonnenen Bestände haben eine Geschichte. Bewerten Sie angesammelte Rückstände, Konzentrationsänderungen, chemischen Abbau, ggf. mikrobielle Bedingungen und die mögliche Übertragung zwischen Kreisläufen. Eine Leitfähigkeitsmessung allein kann nicht feststellen, ob die zurückgewonnene Lösung weiterhin geeignet ist. Definieren Sie, welche Flüssigkeitsströme zurückgewonnen werden können, ihr zulässiges Ziel und die Nachweise für die weitere Nutzung.
Eine Einweglösung kann einige Kontaminations- und Inventarfragen vereinfachen, erhöht jedoch den Bedarf an frischer Zubereitung und Ableitung. Es erfordert immer noch die richtige Konzentration, eine gleichmäßige Abgabe und eine ausreichende Spülung. Vergleichen Sie die Alternativen hinsichtlich der Gesamtprozessleistung und -kontrollen, anstatt die Wiederverwendung als von Natur aus effizient oder die einmalige Verwendung als von Natur aus sicherer zu betrachten.
| Designentscheidung | Nachweise erforderlich | Fehlerbedingung zum Testen |
|---|---|---|
| Schlussspülwasser für eine spätere Phase zurückgewinnen | Definierte Qualitäts-, Bestimmungsort-, Lagerungs- und Ausschusskriterien | Fehlleitung oder ein kontaminierter zurückgewonnener Flüssigkeitsvorrat |
| Reinigungsmittel kreislaufübergreifend wiederverwenden | Beladung, Konzentration, Stabilität und Segregationsbewertung von Produktrückständen | Akzeptabler Sensorwert trotz ungeeignetem Lösungszustand |
| Teilen Sie einen Rücklaufverteiler | Ventilisolierung, Routenbestätigung und Reinigungsabdeckung | Leckage oder unbeabsichtigte gleichzeitige Verbindung |
| Parallele Benutzer zulassen | Kombinierte hydraulische und thermische Leistung bei tatsächlichem Bedarf | Ein Reinigungskreislauf verliert wirksame Bedingungen, während die Gesamtheit normal erscheint |
Rezepte und Überwachung an der Anlage ausrichten
Stellen Sie Phasen mit expliziten Eintrittsbedingungen, kontrollierter Exposition und Übergangskriterien dar. Ein Waschtimer sollte die genehmigte Definition der Exposition widerspiegeln, einschließlich der relevanten Messungen und zulässigen Unterbrechungen. Unterscheiden Sie einen Kontrollendpunkt von der Rückstandsakzeptanz: Ein Online-Leitfähigkeits- oder TOC-Signal kann eine Prozessentscheidung nur innerhalb einer etablierten, anwendbaren Beziehung unterstützen.
Bieten Sie Rezeptflexibilität durch kontrollierte Konfiguration und nicht durch uneingeschränkte Bedieneranpassung. Verknüpfen Sie das ausgewählte Rezept mit der Geräteidentität und genehmigten Reinigungsanweisungen. Berücksichtigen Sie manuelle Schritte, zur Reinigung entfernte Teile und Kontrollen vor dem Zusammenbau. Wenn ein Zyklusbericht nicht zeigen kann, ob diese Aktionen stattgefunden haben, muss das Aufzeichnungssystem des Standorts die fehlenden Nachweise durch einen anderen kontrollierten Mechanismus erfassen.
Definieren Sie Reaktionen bei geringem Rückfluss, falscher Route, unterbrochener Heizung, Sensorausfall und Stromausfall. Behalten Sie die tatsächlichen Bedingungen und den abnormalen Status bei. In manchen Situationen kann eine automatische Wiederherstellungssequenz angemessen sein, ihre Akzeptanz hängt jedoch vom Reinigungsprozess und dem genehmigten Verfahren ab. Lassen Sie nicht zu, dass eine wiederhergestellte Sequenz eine unvollständige oder nicht überprüfte Exposition verdeckt.
Praxisbeispiel: entfernter Behälter mit instabilem Rücklauf
Ein neuer zentraler Skid versorgt zwei Rezepturbehälter. Der nahe gelegene Reinigungskreislauf arbeitet stabil; Der entfernte Kreislauf verlängert seine Wasch- und Spülphasen immer wieder. Der Pumpenauslassdruck entspricht der Nenneinstellung des Lieferanten, daher besteht der erste Vorschlag darin, die Waschzeit zu verlängern. Die Trendüberprüfung zeigt stattdessen einen instabilen Rückfluss, eine periodische Verdünnung und eine Temperaturverzögerung nach jeder Unterbrechung.
Das Ingenieurteam überprüft die installierte Route und identifiziert einen erhöhten Rücklaufabschnitt, einen Lufteintrittspunkt und eine Ventilkonfiguration, die vom hydraulischen Design abweicht. Es bewertet den kombinierten Effekt auf die Flüssigkeitsentfernung und -messung. Die Korrektur befasst sich mit der Leitungsführung, der Entlüftung und der Rückführungsanordnung und prüft dann den überarbeiteten Kreislauf unter relevanten Füll-, Wasch- und Entleerungsbedingungen.
Der Produktionsstandort bewertet die Änderung anhand der qualifizierten Konfigurations- und Reinigungsvalidierungsannahmen. Es wird nicht behauptet, dass ein stabiler Rücklauf allein die Entfernung von Rückständen beweist. Der überarbeitete Systemnachweis legt die Bereitstellung und Kontrolle fest; Der Reinigungsnachweis bestätigt die Wirksamkeit des Verfahrens für die betreffenden Rückstände und Geräte. Das Beispiel verdeutlicht, warum der gesamte Reinigungskreislauf das Designobjekt ist und nicht nur das Skid.
Checkliste für Wartbarkeit und Übergabe
- Können Bediener jeden zulässigen Reinigungskreislauf identifizieren und seinen Status bestätigen, bevor sie eine Verbindung herstellen oder ein Rezept auswählen?
- Berücksichtigen die hydraulischen und thermischen Bewertungen entfernte Benutzer, gleichzeitige Bedarfs- und Übergangsphasen?
- Sind Tanks, Pumpen, Wärmetauscher, Ventilhohlräume und das CIP-System selbst in der Reinigungsgrenze enthalten?
- Können Instrumente kalibriert und Sprühgeräte überprüft werden, ohne dass die Anordnung unkontrolliert verändert wird?
- Werden Rückgewinnungsbedingungen, Trennung, chemische Identität und Ausschussbestände klar verwaltet?
- Prüfen FAT- und Standorttests gezielt falsche Fließwege, fehlenden Rücklauf, Versorgungsunterbrechungen und ungewöhnliche Neustarts?
- Liegen bei der Übergabe Bestandszeichnungen, Betriebsumfänge, Wartungsanweisungen und Konfigurations-Backups vor?
Häufige Fehler und Kernaussagen
Zu den Warnsignalen gehören die Dimensionierung allein anhand des Rohrdurchmessers, die Auswahl von Pumpen ohne den gesamten Kreislauf, das Ignorieren der Lufteinträge in den Rücklauf, die Verwendung einer Temperaturanzeige zur Darstellung jedes Standorts und die Akzeptanz eines nicht spezifizierten „pharmazeutischen CIP-Standardzyklus“. Eine zweite Gruppe betrifft die Lebenszyklusleistung: unzugängliche Dichtungen, nicht reinigbare Rückgewinnungsbehälter, fehlende Ersatzteile und Softwareeinstellungen, deren Zweck nicht dokumentiert ist.
Eine gute CIP-Architektur verbindet Rückstandsentfernung, hydraulische Versorgung, thermische Leistungsfähigkeit, Kontaminationskontrolle und beobachtbare Nachweise. Wählen Sie die Anordnung, die den eigentlichen Fertigungsbetrieb unterstützt und wartbar bleibt. Behalten Sie ein breiteres Versorgungsdesign innerhalb von Pharmazeutische Wasser- und WFI-Systeme bei und verbinden Sie Designentscheidungen mit den Validierungs- und Überwachungsthemen in Reinigungs-, CIP- und SIP-Systeme.
Quellen und technische Vertiefung
- EU GMP, EudraLex Band 4: Kapitel 3 und 5, Anhang 15 und Anhang 11, sofern das Kontrollsystem relevant ist.
- 21 CFR 211.67: Anforderungen an die Reinigung und Wartung von Geräten für anwendbare US-Betriebe.
- ICH Q9(R1): ein Rahmen für verhältnismäßiges, dokumentiertes Qualitätsrisikomanagement.
