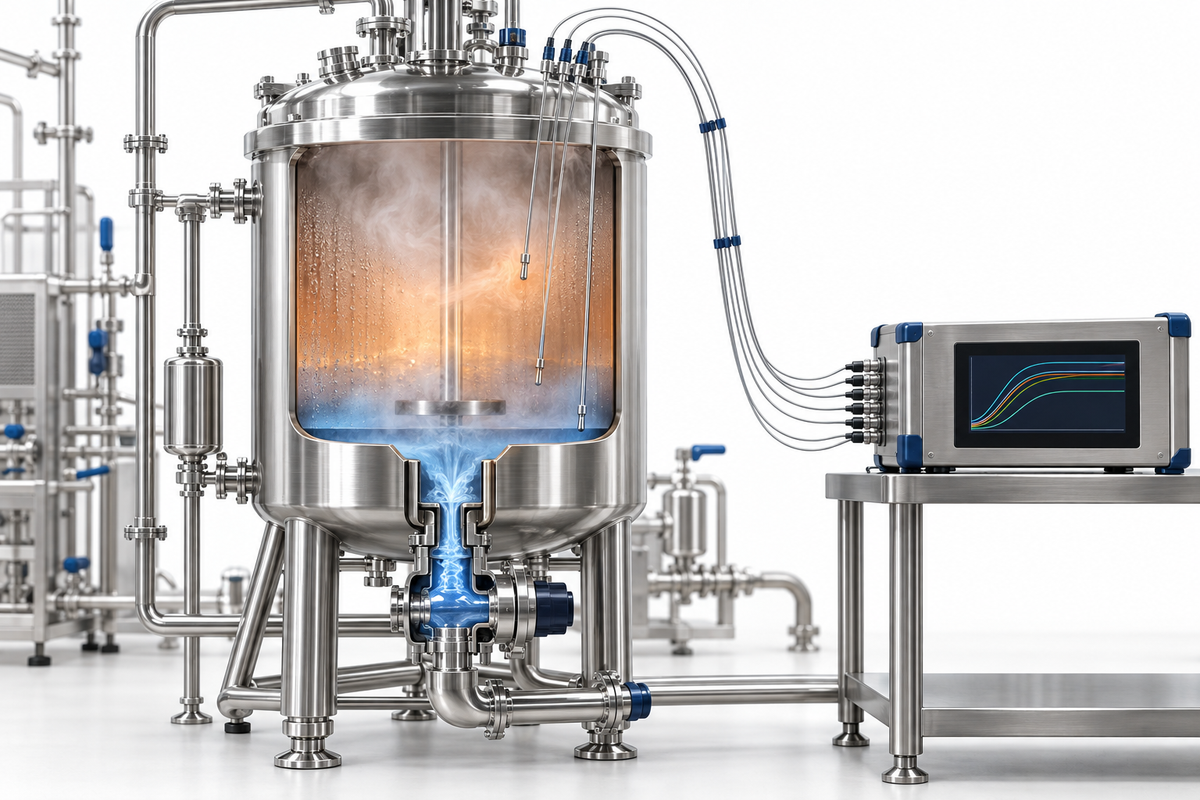

Ein überzeugendes Temperaturdiagramm kann Dampf im Hauptrohr zeigen, ohne ausreichende Exposition in einem Ventilhohlraum, Filter oder entfernten Zweig nachzuweisen. Eine belastbare SIP-Qualifizierung definiert die zu behandelnden Flächen, prüft relevante Konfigurationen und erläutert, wie die Messungen den beabsichtigten Sterilisationsnachweis unterstützen.
Die praktische Aufgabe besteht darin, eine Beweiskette vom Gerätedesign und der Zyklusentwicklung bis hin zur qualifizierten Leistung und Routinekontrolle aufzubauen. Dieser Artikel befasst sich mit installierten Steam-in-Place-Systemen. Es trennt die Gerätequalifizierung von der Sterilisationsvalidierung und die Temperaturverteilung von Wärmedurchdringung und Letalität. Die Beispiele dienen der Veranschaulichung; Numerische Akzeptanzkriterien müssen aus dem genehmigten Anwendungsfall und einer unterstützenden wissenschaftlichen Begründung stammen.
Beginnen Sie mit dem Anspruch und seinen Grenzen
Legen Sie fest, ob der Vorgang dazu dienen soll, bestimmte Produktkontaktflächen zu sterilisieren oder eine eingeschränktere Dampfsanitisierungsbehandlung durchzuführen. Beschreiben Sie die Gerätegrenzen, angeschlossenen Baugruppen, Voraussetzungen, Betriebskonfigurationen und den Schutz nach der Exposition. Berücksichtigen Sie die Oberflächen von Grenzventilen und Schnittstellen, die das nächste Produkt beeinflussen können. Eine nicht spezifizierte Aussage wie „Das Gefäß ist steril“ lässt die Behandlungsgrenze und die anschließende Handhabung undefiniert.
Die SIP-Qualifizierung zeigt, dass das installierte System und die Steuerungen innerhalb definierter Bedingungen wie vorgesehen funktionieren. Die Sterilisationsvalidierung belegt die Fähigkeit des Prozesses, das beabsichtigte mikrobiologische Ergebnis konsistent zu liefern. Ihre Beweise überschneiden sich, aber die Schlussfolgerungen sind unterschiedlich. Eine abgeschlossene Installationsqualifizierung kann die Sterilisationswirksamkeit nicht belegen, während eine erfolgreiche thermische Studie fehlende Materialzertifikate, unkontrollierte Software oder eine nicht qualifizierte Versorgungsschnittstelle nicht beheben kann.
Eine weitere zwingende Voraussetzung ist die vorherige Reinigung. SIP ersetzt nicht die Reinigungsvalidierung, weist keine akzeptable Reinigungsmittelverschleppung nach und kontrolliert nicht automatisch Endotoxin. Definieren Sie die zulässigen Bedingungen vor dem Start: Reinigungsstatus, Entwässerung, Montage, Filter, Kalibrierung, Verfügbarkeit des Versorgungsnetzes und etwaige Wartezeiten zwischen Reinigung und SIP. Eine an einer idealen Konfiguration durchgeführte thermische Studie ist nur dann sinnvoll, wenn Routinevorgänge diese Konfiguration zuverlässig reproduzieren können.
Aktueller regulatorischer Kontext
Für die Herstellung steriler Humanarzneimittel in der EU befasst sich Annex 1 (2022) mit Sterilisations- und SIP-Schnittstellen. Seine SIP-Bestimmungen verknüpfen die Routineüberwachung mit den am langsamsten aufheizenden Stellen und behandeln die Wahrung der Systemintegrität. Annex 15 (2015) bleibt bei dieser redaktionellen Überprüfung der anwendbare Qualifizierungs- und Validierungsanhang. Das Konzeptpapier zu Anhang 15 von 2026 ist ein Vorschlag zur Überarbeitung und keine Ersatzanforderung.
Der FDA aseptic processing guidance, endgültig im Jahr 2004, stellt eine offizielle US-Referenz für die Sterilherstellung dar. Auch geltende Vorschriften, Zulassungsverpflichtungen und Standortverfahren müssen berücksichtigt werden. Die folgende Studienstruktur ist eine GuideGxP-Empfehlung. Es schreibt keine universelle Anzahl von Sonden, erfolgreichen Läufen, biologischen Indikatoren, Expositionsminuten oder einem Letalitätsziel vor.
Drei verschiedene Messungen, drei verschiedene Fragen
Die Temperaturverteilung beschreibt räumliche und zeitliche Bedingungen im festgelegten System. Sie zeigt verzögertes Aufheizen, instabile Exposition und Unterschiede zwischen Zweigen an den tatsächlich gemessenen Stellen. Gleichförmige Messkurven an leicht zugänglichen Punkten beweisen keine Gleichförmigkeit in einem geschlossenen Volumen ohne Sensoren.
Unter Wärmedurchdringung versteht man die Übertragung von Wärme an die Stelle, auf deren Behandlung es ankommt, einschließlich relevanter Oberflächen oder interner Merkmale einer Baugruppe. Eine von frei strömendem Dampf umgebene Sonde stellt möglicherweise keine abgeschirmte Schnittstelle oder eine Stelle hinter zurückgehaltenem Kondensat dar. Bei SIP liegt die relevante Herausforderung häufig in der installierten Geometrie und dem Montagezustand und nicht in einer Produktladung im Autoklav-Stil. Beschreiben Sie genau, was „geladen“ bedeutet, wenn dieser Begriff verwendet wird.
Die Letalität verknüpft den Zeit-Temperatur-Verlauf mit einem geeigneten mikrobiellen Inaktivierungsmodell. Eine äquivalente Expositionsberechnung erfordert begründete Referenzbedingungen, Temperaturempfindlichkeit und Annahmen über den Organismus und den Prozess. Die Berechnung kann keinen Dampfkontakt feststellen, eine falsch platzierte Sonde kompensieren oder nachweisen, dass eine sterile Grenze danach intakt geblieben ist. Ein gemeldeter F0-Wert ohne Modell, Eingabedaten und Anwendbarkeit ist eher ein unvollständiges Ergebnis als ein universelles Erfolgskriterium.
| Beweistyp | Frage beantwortet | Wichtige Einschränkung |
|---|---|---|
| Temperaturverteilung | Wo und wann erreichen die überwachten Messstellen die erforderlichen Bedingungen? | Ungemessene Geometrie bleibt eine Unsicherheit |
| Wärmedurchdringung | Erhält die relevante schwer zu behandelnde Stelle die beabsichtigte Exposition? | Die Platzierung der Sonde kann die örtlichen Gegebenheiten verändern |
| Beurteilung der Letalität | Welche mikrobielle Wirkung sagt das begründete thermische Modell voraus? | Das Modell basiert auf gültigen physikalischen und mikrobiologischen Annahmen |
| Biologische Indikatorenstudie, sofern gerechtfertigt | Wie reagiert das ausgewählte biologische Prüfsystem an seiner definierten Position? | Der Indikator und der Träger repräsentieren möglicherweise nicht jeden Systemzustand |
| Nachweis der Grenzintegrität | Ist das behandelte System bis zur Verwendung geschützt? | Eine akzeptable Exposition verhindert eine spätere Kontamination nicht |
Nutzen Sie die Entwicklung, um das System zu verstehen
Bei der Entwicklungsarbeit sollten Luftverdrängung, Kondensatentfernung, Heizverhalten, Ventilsequenzierung und Versorgungsbedarf untersucht werden, bevor das formelle Qualifizierungsprotokoll eingefroren wird. Zeichnen Sie die Konfiguration auf und lernen Sie aus erfolglosen Versuchen. Durch wiederholtes Ändern eines Rezepts, bis ein Diagramm erfolgreich ist, ohne die früheren Ergebnisse beizubehalten, gehen Informationen verloren, die zur Erläuterung des Betriebsbereichs erforderlich sind.
Wählen Sie relevante Herausforderungsbedingungen aus: die längste oder restriktivste Route, verschiedene Filteranordnungen, minimal verfügbare Versorgungsleistung innerhalb der Spezifikation, repräsentative Anfangstemperatur und relevante gleichzeitig betriebene Verbraucher. Berücksichtigen Sie Feuchtigkeit, zurückgehaltene Flüssigkeit, Komponentenausrichtung und Montagetoleranzen, wenn diese die Wärmeübertragung verändern können. Nennen Sie einen Fall nicht nur deshalb „Worst Case“, weil er das größte Gerätevolumen aufweist.
Die Entwicklungsergebnisse sollen erläutern, warum der ausgewählte Betriebsbereich geeignet ist, welche Konfigurationen er abdeckt und wo zusätzliche Nachweise erforderlich sind. Es sollte auch Geräteprobleme von Rezeptproblemen unterscheiden. Wenn ein lokaler Abfluss ineffektiv ist, kann die primäre Reaktion eine Neugestaltung sein. Eine längere Exposition kann dazu führen, dass die zugrunde liegende Variabilität ungelöst bleibt und eine vermeidbare thermische Belastung für Filter, Dichtungen oder Instrumente entsteht.
Erstellen Sie einen begründeten Messplan
Beginnen Sie mit Zeichnungen, Installationsbegehungen und Fehlerhypothesen. Zu den möglichen Messstellen gehören Abzweigungen mit schlechtem Dampfzugang und Kondensatabläufe, Ventilkörper, Filtergehäuse, große thermische Massen und Grenzschnittstellen. Die endgültige Auswahl hängt von der Geometrie, den Vordaten und dem Risiko ab. Es gibt keine allgemeingültige Sondenanzahl, die diese Überlegung ersetzen kann.
Dokumentieren Sie die genaue Position und Befestigung jedes Untersuchungssensors, seinen Zweck, seinen Kalibrierungsstatus, seine Ansprecheigenschaften und seine Beziehung zu Routineinstrumenten. Fotos oder bemaßte Skizzen können verhindern, dass eine scheinbar identische Wiederholungsstudie eine andere Position misst. Beurteilen Sie, ob ein temporärer Sensor ein Leck verursacht, den Abfluss verändert, eine Lufttasche überbrückt oder Wärme durch Wärmeleitung von einer nahegelegenen Metalloberfläche aufnimmt.
Beim Vergleich von Steuerungssystemdaten mit einem unabhängigen Rekorder ist die Zeitausrichtung wichtig. Definieren Sie vor der Ausführung Erfassungseinstellungen, Zeitreferenz, Messunsicherheit und Behandlung fehlender oder ungültiger Werte. Führen Sie für die Studie geeignete Kalibrierungsprüfungen durch und untersuchen Sie signifikante Abweichungen. Mitteln Sie nicht die Ergebnisse einer problematischen Messstelle mit Ergebnissen besser behandelter Stellen, um einen lokalen Fehler zu verbergen, der für den Sterilisationsanspruch relevant ist.
Protokollakzeptanz und Wiederholbarkeit
Das genehmigte Protokoll sollte Voraussetzungen, Konfigurationen, Messorte, Reihenfolge, Parameterakzeptanz, Datenverarbeitung und Abweichungsregeln festlegen. Erklären Sie, wann die Exposition beginnt, welche Bedingungen weiterhin erfüllt sein müssen und was eine fehlgeschlagene oder ungültige Studie darstellt. Wenn die Letalität berechnet wird, definieren Sie den Algorithmus, die Einheiten, den relevanten Temperaturbereich und die Behandlung von Lücken. Bewahren Sie Rohdaten neben abgeleiteten Ergebnissen auf.
Wiederholbarkeit bedeutet, dass die beabsichtigte Leistung unter den genehmigten Bedingungen reproduziert werden kann. Begründen Sie den Studiensatz anhand von Prozesswissen, Risiko, Variabilität und geltenden regulatorischen Erwartungen. Weder ein einziger günstiger Lauf noch eine ungeklärte Standardzahl zeigen, warum die Beweise ausreichend sind. Definieren Sie, wie Konfigurationsfamilien dargestellt werden und was verhindert, dass eine ungetestete Anordnung unter demselben Rezept eingeführt wird.
Die Akzeptanz muss sowohl Obergrenzen als auch Mindestbehandlung berücksichtigen. Übermäßige Einwirkung oder Differenzdruck können Komponenten beschädigen und die spätere Leistung beeinträchtigen. Überprüfen Sie die Herstellergrenzwerte für Temperaturwechsel und installierte Baugruppen. Ein Zyklus kann eine Mindesttemperaturanforderung erfüllen und dennoch ungeeignet sein, da er beim Erhitzen, Abkühlen oder wiederholten Gebrauch ein neues Integritätsrisiko darstellt.
Biologische Indikatoren: Entscheiden Sie, was sie hinzufügen
Begründen Sie bei biologischen Indikatoren den Organismus, die Resistenz, Population, Träger, Platzierung und Rückgewinnung. Ihr Einsatz muss eine konkrete Studienfrage beantworten. Zustand und örtliche Dampfbedingungen beeinflussen die Interpretation. Positivkontrollen, Handhabung und Labormethoden gehören in das genehmigte Konzept.
Ein zufriedenstellendes Indikatorergebnis entschuldigt nicht ungültige physikalische Messdaten oder fehlende Nachweise für andere Messstellen. Umgekehrt erfordert ein unerwartetes Indikatorergebnis eine Untersuchung der Prozessdurchführung, Indikatoreignung, Handhabung und Prüfung und nicht die sofortige Annahme, dass die Ausrüstung ausgefallen ist. Mikrobiologie, Technik und Qualität sollten vor Beginn der Studie vereinbaren, wie physikalische und biologische Beweise gemeinsam interpretiert werden.
Praxisbeispiel: Qualifizierung einer geänderten Filterbaugruppe
Ein anschaulicher Prozess überträgt Material durch eine im eingebauten Zustand behandelte Baugruppe. Ein vorgeschlagenes Filtergehäuse weist ein anderes Innenvolumen und eine andere Ablaufanordnung auf, obwohl seine Nennanschlussgröße unverändert bleibt. Das vorhandene Rezept hat sich in der Vergangenheit zufriedenstellend bewährt. Diese Historie unterstützt das Prozesswissen, stellt jedoch keine Äquivalenz der geänderten Geometrie her.
Die Änderungsbewertung vergleicht Materialien, Einbaulage, Entlüftung, Entwässerung, Filtergrenzen, Dampfzugang und sterile Grenze. Entwicklungsstudien zeigen, dass der untere Bereich des neuen Filtergehäuses später aufheizt als der bisherige Routinekontrollpunkt. Das Team untersucht Kondensatrückhaltung und bestätigt die Ergebnisse mit geeigneten Messstellen. Anschließend wird die Installation genehmigt angepasst und erneut geprüft.
Die Qualifizierung stellt den Zusammenhang zwischen der schwer zu behandelnden Stelle und der routinemäßigen Instrumentierung her. Der Bericht definiert die zulässige Filterkonfiguration, Rezeptrevision, Wartungsbedingungen und etwaige zusätzliche Prüfungen. Die Schlussfolgerungen zur Sterilisationsvalidierung gehen gesondert auf das mikrobiologische Ziel ein. Die Baugruppe kann nicht allein deshalb freigegeben werden, weil die SPS den unveränderten Zyklus abgeschlossen hat; Die Freigabe hängt von der Erfüllung der dokumentierten Nachweisanforderungen der Änderung ab.
Entscheidungsmatrix für Abweichungen und Änderungen
| Beobachtung oder Veränderung | Sofortige Frage | Beweis vor Annahme |
|---|---|---|
| Eine Studiensonde fällt aus | Handelt es sich hierbei um ein Instrumentenproblem oder fehlen kritische Prozessnachweise? | Untersuchung, Auswirkungen auf die Studienvalidität und begründete Entscheidung |
| Die lokale Erwärmung verzögert sich | Sind Luft-, Kondensat-, Geometrie- oder Versorgungsschwankungen dafür verantwortlich? | Mechanismusbewertung und Wiederholungsstudie unter relevanten Bedingungen |
| Ein Routinesensor wird verlegt | Repräsentiert er weiterhin die qualifizierte schwer zu behandelnde Stelle? | Aktualisierte Korrelation und Kontrollstrategiebewertung |
| Ein Filter- oder Ventiltyp ändert sich | Hat sich der Dampfzugang, die thermische Masse oder die Grenzintegrität verändert? | Herstellerüberprüfung und gezielte Weiterentwicklung bzw. Requalifizierung |
| Während der Exposition fehlen Daten | Kann der geforderte Zustand noch nachgewiesen werden? | Gültige unabhängige Beweise oder Ablehnung der nicht unterstützten Schlussfolgerung |
Die Routinekontrolle muss die Erkenntnisse der Studie übernehmen
Identifizieren Sie, welche Routinemessungen belegen, dass der qualifizierte Prozess reproduziert wurde. Erläutern Sie deren Zusammenhang mit den am langsamsten aufheizenden Stellen und den relevanten Kondensatabläufen. Eine nach der Qualifizierung entfernte Untersuchungssonde könnte den wichtigsten Ort aufgedeckt haben; Der Bericht muss eine vertretbare Brücke von dieser Beobachtung zu Routinekontrollen schlagen.
Legen Sie die Prüfung von Zyklusdaten, Alarmen, Abweichungen, Wartung und Integrität fest. Analysieren Sie Aufheizzeiten, Sensorunterschiede und relevante Änderungen des Medienbedarfs. Untersuchungsregeln müssen erkennbare Fehler und beginnende Trends erfassen. Langsame Profiländerungen können auf einen verschlechterten Kondensatableiter, eine geänderte Montage oder Messdrift hinweisen, bevor eine Grenze überschritten wird.
Bei der Requalifizierungsplanung sollten geltende regulatorische Mindesterwartungen, genehmigte Verpflichtungen, Konfigurationsrisiken, Betriebshistorie und Änderungen berücksichtigt werden. Erfinden Sie nicht für jedes SIP-System ein Intervall. Nach Änderungen, die sich auf Dampfverteilung, Entwässerung, Steuerlogik, Sensorposition, Filterbaugruppe oder Grenzintegrität auswirken können, eine Neubewertung durchführen. In der Bewertung sollte angegeben werden, welche Beweise weiterhin gültig sind und welche wiederhergestellt werden müssen.
Checkliste vor der Genehmigung des Abschlusses
- Der beabsichtigte Sterilisationsanspruch, die Gerätegrenzen und die zulässigen Konfigurationen sind explizit und stimmen mit den tatsächlichen Abläufen überein.
- Voraussetzungen, Vorreinigung, Montage und Nutzungsbedingungen sind auf die durchgeführten Studien zurückzuführen.
- Für die Auswahl der Messstellen des Temperaturmappings gibt es eine dokumentierte Begründung, und die Messungen werden durch Sensorplatzierung und Kalibrierungsnachweise unterstützt.
- Die Schlussfolgerungen zu Verteilung, Penetration und Letalität sind getrennt, wobei Modellannahmen und Einschränkungen sichtbar sind.
- Alle Durchläufe, auch erfolglose oder ungültige Studien, bleiben mit genehmigten Untersuchungen und Entscheidungen zur weiteren Behandlung nachvollziehbar.
- Die routinemäßige Überwachung ist mit den identifizierten schwierigen Stellen verbunden und die sterile Grenze bleibt während der Abkühlung und Nutzung geschützt.
- Änderungen, Wartung, Komponentenlebensdauer und Requalifizierungsverantwortung werden in kontrollierten Betriebsdokumenten widergespiegelt.
Wichtige Erkenntnisse und Referenzen
Das stärkste SIP-Paket erklärt, warum seine Messungen relevant sind und wie Routinekontrollen den qualifizierten Zustand bewahren. Eine Sammlung bestandener Diagramme reicht nicht aus, wenn die Konfiguration, der Expositionsanspruch oder der Schutz nach dem Zyklus unklar bleibt. Verwenden Sie numerische Kriterien nur, wenn der Standort ihre Relevanz begründet hat. Halten Sie offene Unsicherheiten sichtbar, bis Beweise oder eine Designänderung sie beheben.
Die wichtigsten offiziellen Referenzen sind EU GMP Annex 1, EU GMP Annex 15 und FDA aseptic processing guidance. Ihr Umfang und ihre rechtliche Rolle sind unterschiedlich. Informationen zu Downstream-Schnittstellenentscheidungen finden Sie unter Aseptic Fill-Finish & Barrier Systems; Koordinieren Sie Annahmen zu den Prozessmedien über Pharma Engineering.
