Ein Ergebnis zur Dampfqualität beantwortet eine bestimmte Frage
Ein konformes Kondensatergebnis beweist keine geeigneten physikalischen Dampfeigenschaften am Verbraucher. Eine bestandene Trockenheitsprüfung belegt keine ausreichende chemische Qualität. Keines dieser Ergebnisse validiert allein oder zusammen mit dem anderen einen Sterilisationszyklus. Diese Trennung ist wichtig, wenn eine Untersuchung die Grenze zwischen Reindampfnetz und einem Gerät überschreitet, das den Dampf in einem validierten Prozess verwendet.
Die richtige Frage lautet, ob der gelieferte Dampf die genehmigten Anforderungen am relevanten Ort und unter den relevanten Bedingungen erfüllt. Dieser Beitrag beschreibt den Nachweis durch physikalische Prüfungen, Kondensatanalysen und Untersuchungen. Tabellen und Beispiele sind Empfehlungen von GuideGxP. Zahlenwerte stammen aus anwendbaren Vorgaben, übernommenen Normen, validierten Schnittstellen und Standortanforderungen. Sie werden nicht zu universellen Grenzwerten für jede pharmazeutische Dampfanwendung erklärt.
Regulatorischen und technischen Umfang bestimmen
EU-GMP Annex 1 behandelt in seiner aktuellen Revision von 2022 Dampf als direktes Sterilisationsmittel. Die Abschnitte 6.16–6.17 verbinden geeignete Erzeugung mit definierter Qualität. Bei den dort beschriebenen direkten Anwendungen wird Kondensat mit der aktuellen relevanten WFI-Monographie verknüpft; eine mikrobiologische Kondensatprüfung ist nach dieser Bestimmung nicht verpflichtend. Zu den physikalischen Attributen gehören nicht kondensierbare Gase, Trockenheit und Überhitzung, sofern nicht anders begründet. Die vollständige Bestimmung innerhalb ihres Geltungsbereichs anwenden.
EN 285:2015+A1:2021 ist eine aktuelle technische Norm für große Dampfsterilisatoren, vor allem für Medizinprodukte im Gesundheitswesen. ISO 17665:2024 betrifft Entwicklung, Validierung und Routinekontrolle der Sterilisation von Medizinprodukten mit feuchter Hitze. Diese Referenzen machen ihre Verfahren und Grenzen nicht automatisch für pharmazeutische SIP-Netze verbindlich. Bei Übernahme einer Methode ist der kontrollierte Normtext erforderlich. Ein öffentlicher Katalog ersetzt keine detaillierte Prüfanweisung.
Drei Nachweisebenen auseinanderhalten
Die erste Ebene betrifft chemische Qualität und relevante Endotoxine in einer geeignet gewonnenen Kondensatprobe. Die zweite untersucht physikalische Lieferung: mitgeführtes Wasser, nicht kondensierbare Gase und Überhitzung unter festgelegten Bedingungen. Die dritte betrifft den versorgten Prozess: Luftentfernung, Exposition, Beladung oder Geräteaufbau, Wärmeverteilung und Wärmedurchdringung sowie die festgelegte Sterilisationsakzeptanz. Jede Ebene besitzt eigene Mess- und Entscheidungsgrenzen.
Das Versorgungssystem unterstützt den Prozess, ohne dessen Wirksamkeit zu beweisen. Umgekehrt beantwortet ein geeigneter Kammerverlauf nicht zwingend eine Kontamination im vorgelagerten Netz. Versorgungsfreigabe und Zyklusakzeptanz über eine Schnittstellenspezifikation abstimmen. Dasselbe Ereignis kann zwei Bewertungen erfordern: Eine beurteilt die Eignung der Dampfversorgung, die andere mögliche Auswirkungen auf Geräte, Beladungen und Chargen. Die Zuständigkeiten müssen auch im Untersuchungsbericht klar bleiben.
| Nachweis | Behandelte Frage | Allein nicht nachgewiesen |
|---|---|---|
| Trockenheitsprüfung | Wassermitriss gemäß übernommener Methode | Kondensatchemie oder validierter Sterilisationszyklus |
| Nicht kondensierbare Gase | Gemessener Gasanteil oder Verhalten unter Prüfbedingungen | Luftentfernung an jeder Geräteposition oder Beladung |
| Überhitzungsprüfung | Thermischer Zustand im festgelegten Aufbau | Überall gesättigte Bedingungen im versorgten Prozess |
| Kondensatanalyse | Spezifizierte chemische und Endotoxinattribute | Trockenheit, Überhitzung oder sämtliche physikalischen Eigenschaften |
| Prozessvalidierung | Wirksamkeit innerhalb des festgelegten Prozess- und Beladungsbereichs | Dauerhafte Qualität einer geänderten oder unüberwachten Versorgung |
Trockenheit als prüfabhängiges Ergebnis verstehen
Dampf mit Flüssigkeitstropfen verhält sich anders als trockener Sattdampf. Übermäßiger Wassermitriss kann Beladungen und Flächen benetzen, Wärmeübertragung verändern und auf unzureichende Abscheidung oder Entwässerung hinweisen. Die Prüfung untersucht eine definierte Probe mit einem bestimmten Aufbau. Der ermittelte Trockenheitswert ist nach diesem Verfahren zu interpretieren. Er bildet nicht jede Stelle eines zeitlich veränderlichen Netzes vollkommen ab.
Plausible Ursachen prüfen: Mitriss aus dem Erzeuger, schnelle Bedarfsänderung, unzureichendes Aufheizen, fehlerhafte Ableitung, fehlende Dämmung, Tiefpunkte oder Gegendruck. Kontrollieren, ob sich bereits Flüssigkeit in der Probenleitung befand oder der Aufbau sie erzeugte. Das Fehlermuster hilft bei der Unterscheidung. Ein Problem ausschließlich beim gleichzeitigen Anfahren deutet auf andere Mechanismen als ein dauerhaft schlechtes Ergebnis an einem einzelnen Zweig im stationären Betrieb.
Die Korrektur muss der Ursache folgen. Höherer Erzeugerdruck kann andere Bedingungen verändern, ohne Kondensatrückhalt zu beheben. Der Austausch eines Ableiters ohne Prüfung seines Austrittswegs kann denselben Fehler bestehen lassen. Die Reparatur unter dem Lastfall prüfen, der das Problem sichtbar machte. Zusätzlich bestätigen, dass andere Verbraucher und Betriebszustände geeignet bleiben. Eine örtlich erfolgreiche Änderung darf keine neue Schwäche an anderer Stelle erzeugen.
Nicht kondensierbare Gase als Systemverhalten bewerten
Nicht kondensierbare Gase können die vorgesehenen Kontaktbedingungen stören, weil sie nicht wie Wasserdampf kondensieren. Quellen sind unter anderem gelöste Gase im Speisewasser, unzureichende Entfernung bei Erzeugung, eingeschlossene Luft beim Anfahren oder Eintrag während Störungen und Übergängen. Bedeutung und Wirkung hängen von Anwendung und Ansammlungsorten ab. Netz und Prozess müssen jeweils geeignete Austragswege besitzen; die Prüfung einer Seite ersetzt die andere nicht.
Eine Versorgungsprobe bewertet, was Ort, Last und Methode repräsentieren. Sie beweist nicht, dass ein komplexer SIP-Kreis oder eine poröse Beladung frei von Luftpolstern ist. Erzeugerzustand, Vorbereitung der Zweige, Entlüftungen und die Luftentfernungsfolge des Geräts vergleichen. Das lokale Ergebnis ist ein Nachweis zu einer genannten Grenze und kein pauschales Zertifikat für sämtliche angeschlossenen Verbraucher. Diese Aussagegrenze sollte auch in der Ergebnisbewertung stehen.
Speisewasserbedingungen und Betriebsübergänge während der Prüfung aufzeichnen. Ändern sich Ergebnisse nach langem Stillstand, sind Anfahrfolge und selten genutzte Zweige zu untersuchen. Bei Lastabhängigkeit relevante Abscheidung und Gasentfernung betrachten. Auch die Durchführung zählt: Sammlung, Temperaturführung und Berechnung müssen dem übernommenen Verfahren folgen. Nicht kontrollierte Anpassungen können die Vergleichbarkeit mit dem Akzeptanzkriterium zerstören, selbst wenn die Messwerte plausibel aussehen.
Überhitzung mit dem richtigen Druckbezug interpretieren
Überhitzter Dampf liegt oberhalb der Sättigungstemperatur bei seinem Druck. Bevor er sich bei diesem Druck wie kondensierender Sattdampf verhält, muss er die zusätzliche Wärme abgeben. Druckminderung kann abhängig vom Ausgangszustand und Systemverhalten zur Überhitzung beitragen. Technisch ist zu klären, ob der Zustand an der Geräteschnittstelle den validierten Bedarf erfüllt. Eine hohe Temperatur allein ist kein ausreichendes Qualitätsmerkmal.
Die Sättigungsbeziehung benötigt geeigneten Absolutdruck und Messungen, die denselben Ort und Zeitpunkt repräsentieren. Eine entfernte Druckmessung mit lokaler Temperatur zu vergleichen, kann irreführen. Einbau, Kalibrierung, Ansprechverhalten und Wärmeübertragung zur Sonde beeinflussen die Bewertung. Ein Druck-Temperatur-Abgleich unterstützt die Diagnose, ersetzt jedoch nicht die übernommenen spezifischen Verfahren für Trockenheit oder nicht kondensierbare Gase. Die Grenzen der abgeleiteten Aussage müssen ausdrücklich erkennbar sein.
Bei Überhitzung Druckminderstation, Bedingungen davor, Nachfrage und Probenaufbau überprüfen. Den Prüfstrom nicht beliebig abkühlen, bis ein günstiger Wert erscheint, denn dadurch würde das untersuchte Objekt verändert. Eine methodisch geforderte Konditionierung muss definiert und reproduzierbar sein. Die Akzeptanz gilt für den spezifizierten Aufbau und dessen begründete Beziehung zur Versorgungsschnittstelle. Änderungen am Aufbau brauchen deshalb eine fachliche Bewertung vor Verwendung der Ergebnisse.
Kondensat repräsentativ und kontrolliert gewinnen

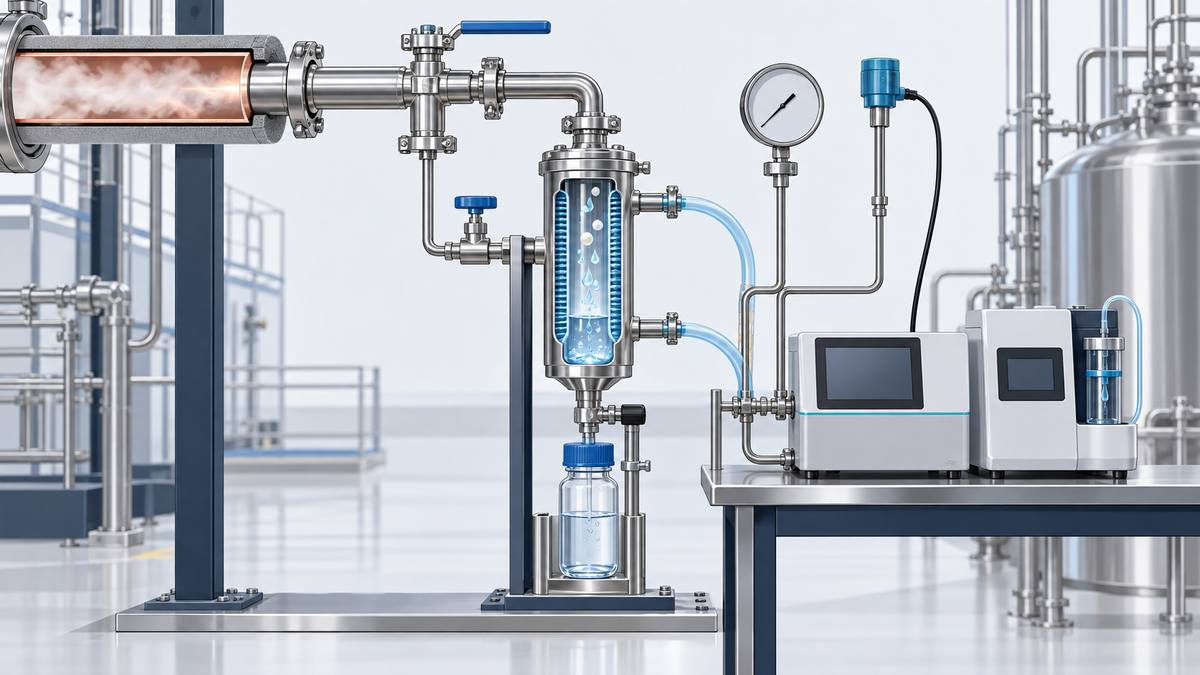

Die Kondensation einer repräsentativen Dampfprobe ermöglicht relevante chemische und Endotoxinprüfungen. Geeigneten Probenkühler, Kontaktwerkstoffe, Anschlüsse und Gefäße auswählen. Der Aufbau darf den untersuchten Stoff weder eintragen noch durch unkontrollierte Adsorption entfernen. Reinigung, Konditionierung, Trennung des Kühlwassers und sichere Handhabung festlegen. Eine saubere Flasche gleicht keinen verschmutzten Kühler und keine unrepräsentative Probenleitung aus. Der komplette benetzte Weg ist zu betrachten.
Prüfstoffe aus der anwendbaren Kondensatanforderung und der Risikobewertung auswählen. Leitfähigkeit und gesamter organischer Kohlenstoff beantworten bestimmte chemische Fragen. Keine der beiden Messungen beschreibt alle möglichen Verunreinigungen allein. Endotoxinprüfungen benötigen, wenn gefordert, geeignete Probengewinnung und Methodenkontrollen. Das Kondensat sollte nicht als abgefülltes WFI zur Verabreichung bezeichnet werden. Zweck der Analyse, Gewinnung und regulatorische Anwendung unterscheiden sich von einem solchen Produkt.
Temperatur, Handhabung, Aufbewahrung und Laboranweisungen der gewählten Methoden dokumentieren. Unerwartete Ergebnisse sowohl am Versorgungssystem als auch am Probenaufbau untersuchen. Eine Kühlerblindprobe oder ein kontrollierter Vergleich kann einen Beitrag der Probenahme erkennen lassen. Die Ungültigerklärung des ursprünglichen Ergebnisses verlangt jedoch dokumentierte Nachweise. Eine spätere saubere Probe beweist allein nicht, dass die erste Verunreinigung nur ein Artefakt war.
Ort und Betriebsbedingung gemeinsam auswählen
Die Prüfung am Erzeugerausgang bewertet Erzeugung; an Hauptleitung und Zweigen bewertet sie Verteilung; an der Geräteschnittstelle untersucht sie die tatsächliche Versorgung. Repräsentative und anspruchsvolle Stellen nach Bedarf, Entfernung, Geometrie, Druckminderung, Entwässerung und Nutzungsfrequenz auswählen. Der entfernteste Punkt ist nicht immer der ungünstigste. Eine bequem erreichbare Stelle neben dem Erzeuger kann unterschiedliche Ausführungen im Netz nicht automatisch vertreten.
Festlegen, ob nach definierter Vorbereitung, stationär, bei gleichzeitiger Spitzenlast, minimalem Bedarf oder nach Umschaltung geprüft wird. Andere gleichzeitig aktive Verbraucher dokumentieren. Eine Prüfung des Routinebetriebs darf keine künstlich günstigen Bedingungen schaffen, die in der Herstellung nie vorkommen. Technisch geeignete Aufbauten und geschultes Personal sind erforderlich, weil Dampfprobenahme gespeicherte Druck- und Wärmeenergie betrifft. Sichere Durchführung und fachlich repräsentative Durchführung müssen zusammen geplant werden.
Qualifizierung und wiederkehrende Prüfung unterscheiden
Qualifizierung weist nach, dass die installierte Anlage ihre Anforderungen im freigegebenen Betriebsbereich erfüllen kann. Wiederkehrende Prüfungen bestätigen fortbestehende Leistung und können schleichende Probleme zeigen. Häufigkeiten aus Risiko, Nutzung, Historie, Wartung, Schwankungen und Anforderungen der konkreten Anwendung ableiten. Nicht jedem Erzeuger, Anschluss und physikalischen Test denselben Abstand zuweisen, ohne die zu erkennende Fehlerentwicklung zu betrachten.
Online-Aufzeichnungen von Druck und Temperatur liefern Kontext und Hinweise auf bestimmte Fehler. Sie ersetzen nicht automatisch physikalische Prüfungen oder Laboranalysen. Kontinuierliche beziehungsweise häufige Betriebsdaten mit begründeten periodischen Tests verbinden. Trends nach Ort und Betriebsbedingung bewerten; Mittelwerte über unterschiedliche Nutzer können Verschlechterungen verdecken. Festlegen, wann Wartung, langer Stillstand oder Netzänderung zusätzliche Prüfungen vor Nutzung auslösen. Die Prüfstrategie muss die tatsächlich geänderte Funktion erfassen.
Fehler untersuchen, ohne bis zur Konformität weiterzuprüfen
Zuerst den betroffenen Prozess schützen und Nachweise sichern. Ergebnis, Durchführung, Geräte, Probenaufbau, Erzeugerzustand, Nachfrage und Zeit erfassen. Nutzer identifizieren, die denselben Fehlermechanismus teilen könnten. Den Zeitraum möglicher Auswirkungen anhand von Betriebsdaten und Fehlerwissen bestimmen. Die letzte bestandene Probe ist ein Hinweis, aber kein automatischer Beweis, dass jede spätere Verwendung akzeptabel war. Die zeitliche Eingrenzung muss begründet werden.
Prüfgültigkeit und Anlagenleistung parallel bewerten. Kalibrierung und Durchführung bestätigen, anschließend Erzeugung, Ableitung, Regelung und Verteilung untersuchen. Ein zuordenbarer dokumentierter Probenahmefehler kann eine Ungültigerklärung nach Qualitätsverfahren rechtfertigen. Ein unerklärter Fehler darf nicht entfallen, nur weil die Wiederholung besteht. Zusätzliche Proben sollen Hypothesen prüfen und den Umfang eingrenzen, nicht ein günstiges Ergebnis suchen. Diese Zielsetzung gehört bereits in den ergänzenden Untersuchungsplan.
Beispiel: Trockenheit fällt durch, Chemie besteht
An einem fiktiven Standort bleibt die Kondensatchemie geeignet, während die Trockenheitsprüfung beim gleichzeitigen Anfahren nicht besteht. Das Team hält die Beobachtungen getrennt: Chemische Konformität neutralisiert keinen physikalischen Fehler. Es vergleicht Dauerbetrieb und Anfahrfall, untersucht lokale Entwässerung und bestätigt den Prüfaufbau. Eine eingeschränkte Kondensatableitung wird erkannt und durch kontrollierte Wartung korrigiert. Die Ursache wird mit den beobachteten Bedingungen verknüpft.
Zur Wiederfreigabe gehören der ursprüngliche Belastungsfall, repräsentative betroffene Punkte und der Nachweis, dass der Eingriff kein anderes Qualitätsproblem verursacht hat. Die Prozessverantwortlichen bewerten Zyklen und Beladungen gesondert. Eine neue bestandene Dampfprüfung stützt die aktuelle Eignung der Versorgung, validiert jedoch keinen früheren möglicherweise betroffenen Zyklus rückwirkend. Der Abschlussbericht verbindet Ursache, Begründung der Auswirkungen, Korrektur und Vermeidung einer Wiederholung.
Ein dauerhaft verständliches Freigabepaket erstellen
Die Spezifikation nennt Prüfung, Begründung, Methodenausgabe, Ort, Betriebsbedingung, Akzeptanz und verantwortliche Bewertung. Berichte erhalten Originalbeobachtungen, Berechnungen, Kalibrierstatus und Abweichungen. Verbindungen zum aktuellen Netzplan und den abgedeckten Prozessschnittstellen pflegen. Eine andere fachkundige Person muss die Bedeutung des Ergebnisses verstehen können, ohne den Aufbau aus Erinnerungen zu rekonstruieren. Vollständige Kontextdaten machen die Untersuchung bei späteren Änderungen weiter nutzbar.
- Physikalische Qualität, Kondensatchemie und Prozessvalidierung trennen.
- Anwendbarkeit jedes regulatorischen oder technischen Kriteriums bestätigen.
- Kontrollierte Aufbauten mit repräsentativen Probenahmegrenzen verwenden.
- Bedarf, Druckbezug, Zeit und Vorbereitung gemeinsam mit Ergebnissen aufzeichnen.
- Vor Ungültigerklärung oder Fehlerzuordnung eine Untersuchung durchführen.
- Verbraucher, Zyklen und Chargen in ihren Qualitätszuständigkeiten bewerten.
- Reparaturen unter den ursprünglich problematischen Bedingungen prüfen.
- Überwachung, Wartung und Änderungskontrolle anhand der Erkenntnisse aktualisieren.
Schnittstellen und Quellen
Für die praktische Übergabe sollte das Team einen vollständigen Prüfbericht gemeinsam durchgehen. Dabei wird kontrolliert, ob Ortskennung, Betriebszustand und angewendete Grenze zusammenpassen. Fehlt etwa die Information über einen gleichzeitig gestarteten Verbraucher, kann eine spätere Person das Ergebnis falsch einordnen. Der Bericht sollte deshalb auch die relevanten Abweichungen vom geplanten Ablauf nennen und deren Einfluss bewerten. Eine vollständige Dokumentation macht nicht nur den einzelnen Test nachvollziehbar, sondern verbessert die Vergleichbarkeit bei der nächsten Prüfung nach Wartung oder einer Änderung der Produktionsplanung.
Der Bereich Critical Utilities Systems verbindet Auslegung und Qualitätsstrategie. Speisewasserfragen gehören zu Pharmaceutical Water & WFI Systems. Prozessanwendung und SIP betreffen Cleaning, CIP & SIP Systems; sterile Schnittstellen auch Aseptic Fill-Finish & Barrier Systems.
- [GUIDANCE] EU-GMP Annex 1, 2022, Abschnitte 6.16–6.17: aktueller behördlicher GMP-Text für die genannten sterilen Anwendungen.
- [TECHNICAL STANDARD] EN 285:2015+A1:2021: aktuelle technische Norm; Geltungsbereich großer Sterilisatoren im BSI-Katalog geprüft.
- [TECHNICAL STANDARD] ISO 17665:2024: veröffentlichte Norm zur Sterilisation von Medizinprodukten mit feuchter Hitze. Nur Katalogumfang; geschützte Verfahren und Grenzen nicht wiedergegeben.
