Conception de ligne Aseptic Fill-Finish : flacons, seringues, cartouches et contenants RTU

Deux offres pour la même ligne. La première lave, dépyrogénise et remplit des flacons en vrac ; la seconde ne charge que des tubs nestés — de-bagging, de-lidding, remplissage, fermeture — et occupe moitié moins d'espace. L'équipe retient la seconde, moins chère et compatible avec la salle existante. Dix-huit mois plus tard, le premier produit du pipeline est un flacon lyophilisé, et personne n'a vérifié si ce flacon existe en nesté, avec ce bouchon, chez une seconde source qualifiée.

L'architecture de ligne n'est pas un choix de machine : elle décide où s'arrête la responsabilité du site et où commence celle du fournisseur de composants. Le vrac internalise la préparation des contenants ; le RTU l'externalise et hérite de contraintes de format et d'approvisionnement. La décision se prend au concept et en URS ; ensuite elle coûte cher, car layout, périmètre de barrière, interventions qualifiées et matrice APS changent. Une seule question : quelle architecture porte mon portefeuille sur la durée de vie de l'installation.

Où le problème prend naissance

La chaîne commence bien avant l'achat : architecture choisie sur le produit de lancement, offres comparées à périmètres différents, APS ouvert à chaque nouveau format. Surtout, l'architecture détermine la population d'interventions, et l'Annex 1 8.16 exige une liste autorisée d'interventions qualifiées, inhérentes et correctives, évaluées par le risk management et reprises dans l'APS [EXIGENCE].

Le vrac connaît des bourrages et des reprises de flacons libres que le nesté ignore ; le nesté impose une manipulation de tub, de nest et de lid inconnue du vrac. Ce n'est pas plus de risque, c'est un risque de nature différente. Le périmètre de barrière change aussi : le 4.4 place zone de remplissage, bol à bouchons et contenants ouverts en zone critique, et le 8.20 énonce que « Open primary packaging containers should be maintained under grade A conditions with the appropriate background for the technology as described in paragraph 4.20 » [EXIGENCE]. Le contenant s'ouvre en sortie de tunnel dans le vrac, au de-lidding dans le nesté : déplacer cette frontière déplace le volume de Grade A à bio-décontaminer.

Le cadre réglementaire applicable

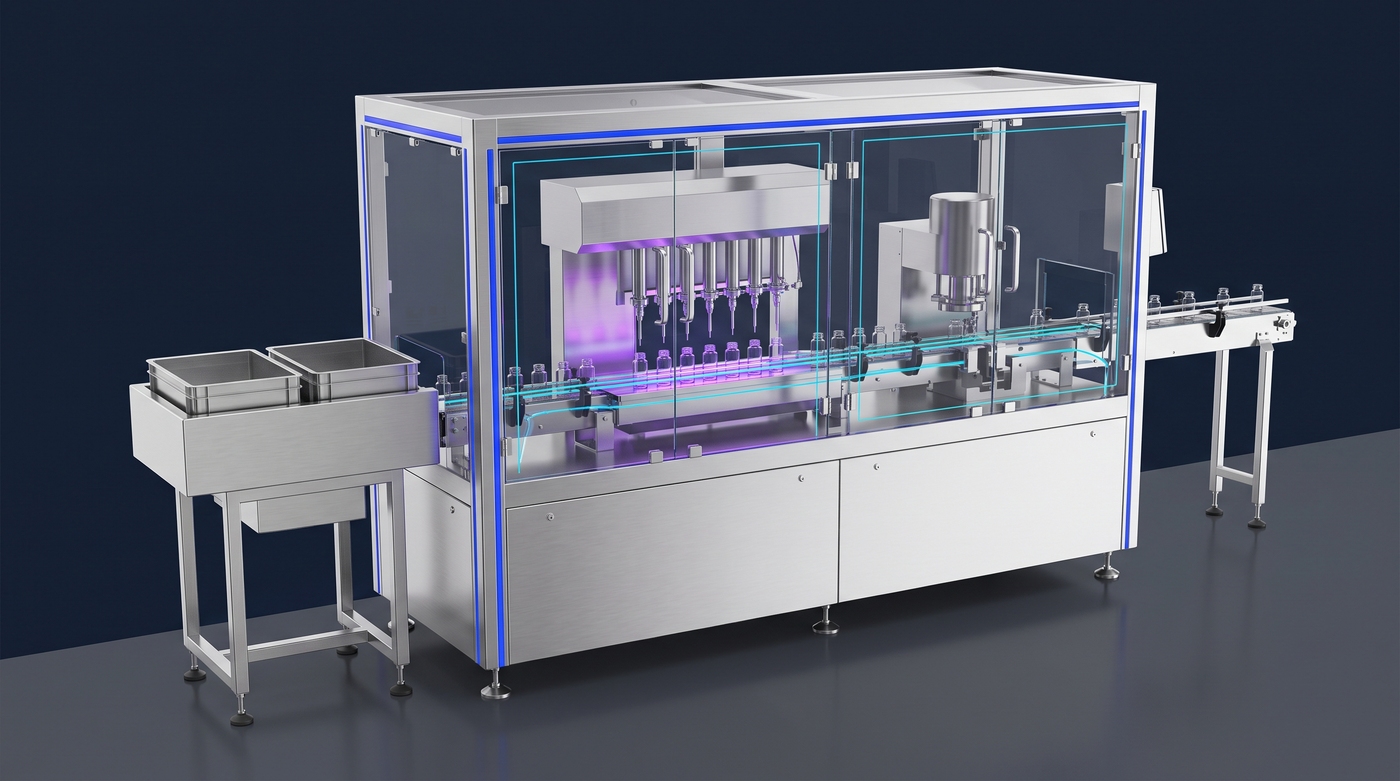

Vrac traditionnel et nesté/RTU

Où s'arrête la responsabilité

En vrac, le site reçoit des flacons libres, les lave, les dépyrogénise et les engage par le tunnel : stérilisation et dépyrogénation restent des procédés du site, ici de simples interfaces. En nesté/RTU, le contenant arrive lavé, siliconé le cas échéant, stérilisé et dépyrogéné par le fournisseur, en nest dans un tub scellé. Stérilité et apyrogénicité deviennent spécification d'achat et sujet d'audit : non une simplification, mais un transfert de risque vers la supply chain.

Transfert, particules, matières entrantes

Le tub entre comme emballage stérilisé : le 8.47 demande des méthodes validées, la désinfection de l'extérieur et la prise en compte de la technologie RTP [EXIGENCE] ; le 4.11 impose un transfert unidirectionnel [EXIGENCE], assuré en vrac par le tunnel, stérilisateur double porte scellé en paroi. Les matières entrantes diffèrent : le nesté amène plastique, sachets et lids près de contenants bientôt ouverts ; le vrac, du verre libre en mouvement. Deux profils particulaires à décrire dans la CCS au titre du 2.5 [EXIGENCE].

Changement de format, flexibilité, emprise

Le nesté standardise la présentation : des contenants différents arrivent dans des tubs comparables et le changement se réduit aux préhenseurs, à la recette et aux aiguilles. C'est là, et non dans le débit, l'argument du RTU quand le portefeuille compte de nombreuses références. Le vrac reste compétitif sur peu de formats à fort volume : composants moins chers, pas de dépendance à un fournisseur unique. L'écart d'emprise et d'air classé se monétise avec le coût composant par volume annuel, et relève de la conception salle propre et HVAC.

Flacons, seringues et cartouches : fermer le contenant

Bouchage, piston, sertissage

Un flacon est bouché depuis un bol à bouchons, placé en zone critique par le 4.4 [EXIGENCE] ; pour un lyophilisé, le bouchage partiel précède le chargement et le 8.20 renvoie au 8.126. Une seringue est fermée par un piston inséré mécaniquement ou sous vide : positionnement dimensionnel, non bouchage, et la validation exigée par le 8.21 — « Final containers should be closed by appropriately validated methods » [EXIGENCE] — porte sur la position du piston et l'espace de tête, non sur une force de sertissage. La cartouche combine les deux : septum et bague d'un côté, piston de l'autre.

Le sertissage comme décision de conception

C'est là que le layout se décide mal le plus souvent. Le 8.27 admet deux voies : procédé aseptique avec capsules stérilisées, ou procédé propre hors zone aseptique ; dans le second cas les flacons restent protégés en Grade A jusqu'à la sortie de cette zone, puis par un apport d'air de grade A jusqu'à la fin du sertissage, sur un background au minimum grade D [EXIGENCE]. Qui prend cette voie accepte le 8.28 : flacons à bouchon manquant ou mal positionné rejetés avant sertissage, détection automatisée et qualifiée de hauteur de bouchon en place [EXIGENCE] — absente de l'URS, absente de l'offre. Le 8.26 s'applique aussi : poste séparé et extraction d'air quand le sertissage génère des particules non viables [EXIGENCE].

Multi-format, inspection et CCIT

Une ligne multi-format traitant flacons, seringues et cartouches en nest est cohérente parce que la présentation est identique. Y ajouter des flacons en vrac, c'est mettre deux machines dans une : deux voies d'entrée, deux jeux d'interventions, deux profils de risque. Le coût se loge dans la matrice de qualification et dans le programme APS initial ; sur la réduction des interventions évitables, voir l'automatisation et la robotique en procédé aseptique.

En aval, les flacons libres sortent en flux continu avec rejet et réconciliation, alors que le nest autorise en principe une traçabilité positionnelle. Contenant et fermeture déterminent la méthode de container closure integrity : pour les contenants scellés par fusion, le 8.22 impose un contrôle à 100 % sur les contenants ≤ 100 ml et énonce que « visual inspection is not considered as an acceptable integrity test method » [EXIGENCE] ; pour les autres, le 8.23 exige des méthodes validées sur échantillons [EXIGENCE]. La stratégie CCIT se décide avec le contenant.

Matrice format de contenant × architecture de ligne

Justifier le choix avec ICH Q9(R1) et dans la CCS

L'architecture est une décision de risk management, pas une préférence. ICH Q9(R1) compare les options réalistes selon les mêmes critères : interventions en zone critique, matériaux introduits dans la barrière, dépendance à la supply chain, formats à qualifier. Le résultat n'est pas un score mais une décision traçable à hypothèses explicites, à commencer par le portefeuille.

Dans la CCS, au titre des 2.3 et 2.5, l'architecture entre comme point de contrôle critique : quelles sources de contamination elle introduit, quels contrôles les gouvernent, comment leur efficacité est mesurée [EXIGENCE]. Une installation RTU déclare la stérilité des composants comme contrôle exercé en amont ; une installation vrac décrit l'interface avec la dépyrogénation. Architecture et barrière s'évaluent ensemble : lire le raisonnement sur les RABS et isolateurs avant de geler le layout.

Exemple appliqué : Site Carina

Le « Site Carina » est un exemple réaliste mais entièrement fictif. Le site conçoit une ligne pour deux produits en seringue préremplie et un flacon lyophilisé, et retient une architecture entièrement nestée parce que la seringue RTU est le seul format disponible et qu'elle évite lavage et tunnel. La DQ passe sans réserve.

L'erreur tient à ce que personne n'écrit : le flacon lyophilisé est supposé compatible avec le nesté par analogie avec la seringue. Le bouchage partiel en nest impose une manipulation au chargement et au déchargement du lyophilisateur, absente de l'offre. Le seul fournisseur qualifié pour ce flacon nesté n'a pas de seconde source, alors que le plan de continuité en exige deux. Et le sertissage avait été conçu comme procédé propre sans détection automatisée de hauteur de bouchon : absente de l'URS, donc de l'offre.

La correction n'est pas un retour au vrac. Le site réécrit l'hypothèse de portefeuille comme exigence explicite : nesté conservé pour les seringues, évaluation ICH Q9(R1) sur le flacon lyophilisé comparant nesté mono-source, nesté bi-source et entrée vrac dédiée, détection de hauteur de bouchon ajoutée à l'URS avec vérification en OQ. Le résultat utile n'est pas un meilleur choix : c'est une hypothèse implicite rendue visible.

Niveaux de prescriptivité

Checklist de conception

• Déclarer dans l'URS le portefeuille de contenants attendu, pas le seul produit de lancement.
• Définir pour chaque format si le composant est vrac ou RTU et à qui appartient sa stérilité.
• Vérifier que chaque format RTU existe avec cette fermeture et une seconde source qualifiable.
• Cartographier le point où le contenant devient ouvert et confirmer le Grade A ensuite.
• Geler la stratégie de sertissage avant la DQ, avec les conséquences des 8.27 et 8.28.
• Lister les interventions propres à l'architecture et leur couverture en APS.
• Tracer chaque kit de changement de format en change control.
• Spécifier inspection et CCIT avec le choix du contenant.
• Documenter dans la CCS les sources de contamination particulaire introduites.

Erreurs récurrentes et red flags

Le premier signal d'alarme est une URS ne listant qu'un format de lancement : l'hypothèse de portefeuille n'a jamais été écrite, et le premier produit nouveau deviendra un avenant. Le deuxième est la comparaison d'offres de périmètres différents : le RTU paraît moins cher, sans lavage ni tunnel, et personne n'additionne le coût composant. Le troisième est l'absence de détection de hauteur de bouchon quand le sertissage est un procédé propre : l'ajouter après le FAT coûte bien plus que de la demander à l'appel d'offres. Le quatrième est le de-bagging conçu comme manutention logistique alors qu'il relève de la logique du 8.12. Le cinquième est de figer l'architecture avant le parcours produit et le principe de dosage, deux décisions qui se contraignent : à lire avec les technologies de remplissage et le parcours produit stérile. Le sixième, le plus silencieux, est un temps de changement annoncé sans dire quelles pièces sont incluses : il ne tient qu'avec le kit complet.

Concevoir une ligne de remplissage aseptique, c'est choisir quels problèmes on veut avoir : ceux de la préparation des contenants en interne, ou ceux de la dépendance à un fournisseur. Il n'existe pas d'architecture sans problèmes, seulement celle dont le site gère les siens. Si c'est cette façon de raisonner que vous cherchez, The Pragmatic GMP est l'endroit où la conversation continue.

Points clés

• L'architecture décide où s'arrête la responsabilité du site et où commence celle du fournisseur de composants.
• Vrac et RTU ne portent pas plus ou moins de risque, mais un risque de nature différente.
• Le point où le contenant devient ouvert définit le périmètre de Grade A.
• Le véritable argument du nesté est la standardisation du changement de format, pas une supériorité hygiénique.
• Le sertissage en procédé propre impose la détection automatisée de hauteur de bouchon.
• Une ligne hybride vrac plus nesté, ce sont deux machines en une : le coût est en qualification et APS.
• L'hypothèse de portefeuille doit être écrite et revue comme toute autre exigence.
