HPLC-Kalibrierung: Fluss, Injektion, Temperatur und Detektor

Der Schwerpunkt liegt auf HPLC/UHPLC in der pharmazeutischen Qualitätskontrolle. Beispiele und Matrix sind eigenständige Planungshilfen von GuideGxP. Verwenden Sie genehmigte Verfahren, fachkundiges Personal und gerätespezifische Sicherheitshinweise. Qualifizierung, Methodenvalidierung und Systemeignungsprüfung der Sequenz bleiben ergänzende Tätigkeiten.

Kalibrierung, Justierung und Leistungsprüfung

Nach dem VIM stellt eine Kalibrierung einen Zusammenhang zwischen Referenzwerten, Geräteanzeigen und den zugehörigen Unsicherheiten her und nutzt ihn zur Ermittlung von Messergebnissen. Eine Justierung verändert das Messsystem so, dass es die vorgesehenen Anzeigen liefert; eine Verifizierung weist die Erfüllung festgelegter Anforderungen nach. Eine Kalibrierung verändert daher nicht zwangsläufig ein Gerät und erklärt es nicht automatisch für akzeptabel. Der Servicebericht sollte die tatsächlich durchgeführten Tätigkeiten benennen. [1] [2]

Unterscheiden Sie bei einer HPLC-Pumpe den Vergleich des gelieferten Flusses mit dem Sollwert von der Kalibrierung eines separaten Flusssensors. Ein Sollwert ist eine Vorgabe, nicht unbedingt eine gemessene Anzeige. Bei einem Injektor kann eine chromatographische Antwortprüfung die Leistung bewerten, ohne dem gelieferten Volumen unabhängig einen Wert zuzuweisen. Beschreiben Sie Messmodell und Schlussfolgerung genau: Die Überschrift „Kalibrierung“ erweitert die vorhandenen Nachweise nicht.

GuideGxP empfiehlt vor Genehmigung einer Prüfung drei Fragen: Welche Größe oder welches Verhalten wird bewertet? Welche unabhängige Information stützt das Ergebnis? Welche Anforderung des vorgesehenen Einsatzes soll es belegen? Lautet die Antwort lediglich „die Software meldet bestanden“, fordern Sie die zugrunde liegenden Bedingungen, Berechnungen und Kriterien an.

Pumpenfluss: Sammlung und Zeitmessung definieren

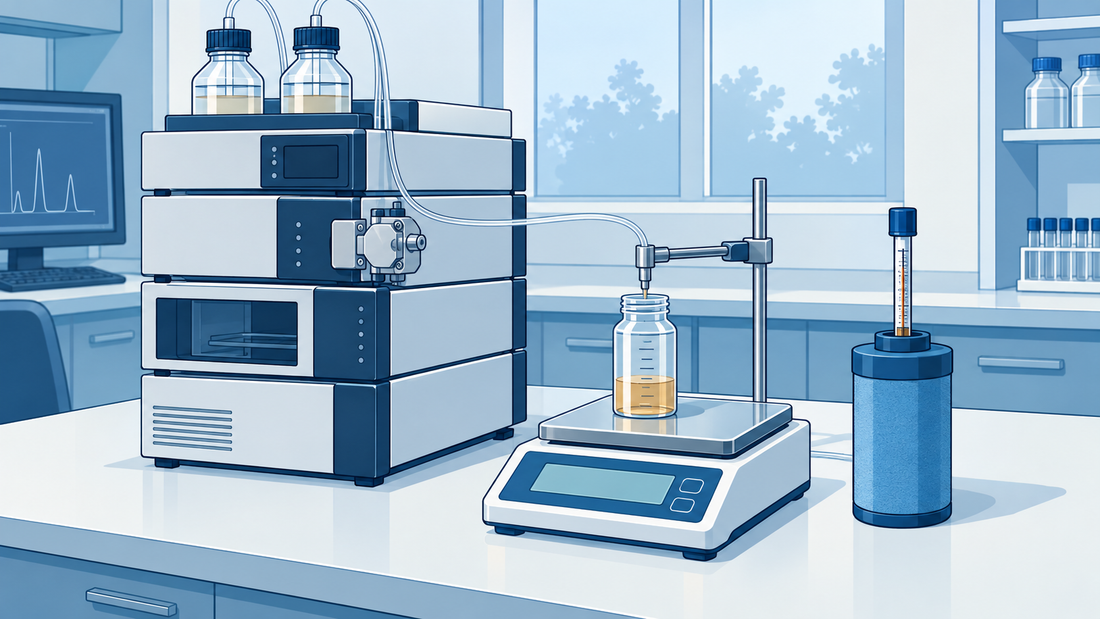

Eine gravimetrische Flussprüfung ermittelt das Flüssigkeitsvolumen aus gesammelter Masse und Dichte und dividiert es durch die Sammelzeit. Alternativen sind ein geeignetes kalibriertes Durchflussmessgerät oder ein begründetes volumetrisches Sammelverfahren. Die Grenzen unterscheiden sich: Flüssigkeit kann bei der Sammlung verloren gehen; Durchflussmessgeräte hängen von Fluid und Bereich ab; volumetrische Verfahren von Gefäßkalibrierung, Temperatur und Endpunktablesung. EDQM beschreibt diese Alternativen als Beispiele seiner LC-Qualifizierungsleitlinie. [3]

Definieren Sie Auslassposition, Zusammensetzung und Temperatur der Flüssigkeit, Stabilisierung, relevanten Gegendruck und Sammelanordnung. Der nach Druckentspannung gemessene Volumenstrom entspricht nicht automatisch demjenigen in einem druckbeaufschlagten System unter anderen Bedingungen. Verwenden Sie für ein organisches Gemisch nicht einfach die Dichte von Wasser. Änderungen von Zusammensetzung oder Temperatur können Dichte und Interpretation verändern.

Bewerten Sie die Referenzwaage im relevanten Massebereich, Zeitauflösung und Synchronisation, Verdunstung, Spritzer, verbleibende Tropfen sowie Luftauftriebskorrekturen, soweit erheblich. Dokumentieren Sie Quelle und Unsicherheit der Dichte, statt einen bequemen Zahlenwert zu wählen. Leiten Sie Betriebspunkte und Wiederholungen aus Verwendung und Risiko ab. Wiederholte Ergebnisse schätzen die Streuung unter diesen Bedingungen; ihre mittlere Abweichung vom Sollwert beantwortet eine andere Frage.

Simulierte Flussberechnung

Nehmen Sie ausschließlich für dieses Rechenbeispiel einen Sollwert F = 1,000 mL/min, eine gesammelte Nettomasse m = 9,9540 g, eine Dichte ρ = 0,9982 g/mL und eine Sammelzeit t = 10,000 min an. Die Dichte ist eine angenommene Eingangsgröße für die hypothetischen Sammelbedingungen, kein vorgeschriebener Wert für jedes Lösungsmittel. Vorausgesetzt werden stabiler Fluss und vernachlässigbare Sammelverluste; Auftriebs- und weitere Korrekturen entfallen nur zur Vereinfachung. Ein reales Verfahren muss deren Bedeutung bewerten.

V = m / ρ = 9,9719495… mL
f = V / t = 0,99719495… mL/min ≈ 0,9972 mL/min
D = 100 × (f − F) / F = −0,2805049…% ≈ −0,281%

Das Minuszeichen bedeutet, dass der berechnete gesammelte Fluss unter dem Sollwert liegt. Die zusätzlichen Stellen zeigen den Rechenweg, keine nachgewiesene Messfähigkeit. Diese einzelne Sammlung liefert weder eine Schätzung der Wiederholpräzision noch ein vollständiges Unsicherheitsbudget. Ohne begründetes Kriterium und Entscheidungsregel lässt sich keine Konformität oder Nichtkonformität feststellen. Das Ergebnis allein belegt auch nicht Gradientenzusammensetzung, Pulsation oder Leistung im übrigen Betriebsbereich.

Autosampler: Antwortpräzision ist keine Volumengenauigkeit

Wiederholte Injektionen einer stabilen Lösung können die Wiederholpräzision der Peakflächen unter definierten Bedingungen bewerten. Die beobachtete Variation umfasst Injektion, Lösungsverhalten, Chromatographie, Detektorantwort und Integration. Schlechte Wiederholpräzision diagnostiziert nicht eindeutig einen Injektorfehler; gute Wiederholpräzision belegt nicht unabhängig, dass das gewählte Volumen korrekt geliefert wurde. Zur Wertzuweisung an das Volumen sind eine geeignete unabhängige Referenz und ein gültiges Messmodell für diese Größe erforderlich.

Eine Untersuchung von Antwort gegen Volumen bewertet das Verhalten bei ausgewählten Sollwerten; eine proportionale Antwort allein schließt einen gemeinsamen proportionalen Volumenfehler jedoch nicht aus. Auch eine aus dem Achsenabschnitt abgeleitete Schätzung ist nur begrenzt interpretierbar und kann von Blindwert oder Integration abhängen. Machen Sie aus einer Linearitätsprüfung nicht ohne Weiteres einen Nachweis absoluter Volumengenauigkeit. Die UV/Vis-Unsicherheitsanalyse von Hibbert und Kollegen stützt den allgemeineren Zusammenhang, dass mehrere Einflussgrößen zur chromatographischen Antwort beitragen. [4]

Wiederholbare Antwort bei ungeklärtem Volumen

Betrachten Sie fünf erfundene Peakflächen: 998, 999, 1000, 1001 und 1002 in beliebigen Einheiten. Ihr Mittelwert beträgt 1000, die Stichprobenstandardabweichung 1,58114 und RSD = 100 × s / Mittelwert = 0,158 %. Dies ist eine geringe Streuung in diesem simulierten Datensatz. Die fünf Injektionen dienen der Rechendemonstration, nicht als verpflichtendes Prüfdesign oder Akzeptanzregel. Die Daten zeigen nicht, ob das gelieferte Volumen dem Sollwert entspricht.

In einem getrennten Gedankenexperiment könnte ein Injektor wiederholt ein ähnliches, aber unter der Vorgabe liegendes Volumen liefern und dennoch eng benachbarte Peakflächen erzeugen. Im Flächenbeispiel wurde kein solcher Volumenfehler gemessen. Zur Klärung wäre ein unabhängiger volumenbezogener Vergleich erforderlich. Verschleppung, auch Carryover genannt, betrifft eine weitere Frage: Eine Blindprobe nach einer definierten Belastung bewertet die Restantwort in dieser Sequenz, nicht Volumengenauigkeit oder alle möglichen Probenmatrizes. Bewahren Sie Ergebnisse von Belastung, Blindprobe und Referenz zusammen auf.

Säulen- und Probentemperatur: den Messort bestimmen

Legen Sie fest, ob die Frage die Kammerluft, eine Sensoranzeige, die Säulenumgebung oder Flüssigkeit in einem Probengefäß betrifft. Diese Temperaturen sind nicht austauschbar. Dokumentieren Sie Position der Referenzsonde, Kontakt oder Eintauchen, Stabilisierung, Beladung, Türzustand und Betriebsbedingungen. Eine Sonde an einer beheizten Wand kann eine andere Frage beantworten als die tatsächlich auf die Probe wirkende Temperatur.

Vergleichen Sie die relevante Temperatur mit Sollwert oder Anzeige anhand einer geeigneten kalibrierten Referenz. Bewerten Sie die Stabilität über einen begründeten Zeitraum und räumliche Unterschiede, soweit für den Einsatz relevant. Berücksichtigen Sie Störungen durch das Einsetzen der Sonde und eine gegebenenfalls durch die Tür geführte Leitung. Ein gut kalibrierter Sensor an einer Stelle beweist keine Gleichmäßigkeit im gesamten beladenen Probenteller.

Definieren Sie, wie die Prüfung Arbeitsbereich und Konfigurationen abdeckt. Ein zufriedenstellender Test des leeren Fachs darf nicht stillschweigend auf eine wesentlich andere Beladung oder Probenanordnung übertragen werden. Das Ergebnis muss genau benennen, was gemessen wurde und welche Anwendungsaussage es stützt.

Detektor und Datenerfassung: technologiebezogene Prüfungen wählen

Bei UV/Vis können Wellenlängenübereinstimmung, Antwortverhalten, Rauschen und Drift relevant sein. Fluoreszenz kann die getrennte Betrachtung von Anregung und Emission erfordern. Brechungsindex- und aerosolbasierte Detektoren besitzen andere physikalische Antworten und Abhängigkeiten. Es gibt keine universelle UV-Prüfreihe, die die Leistung jedes Detektors nachweist. Wählen Sie Merkmal und Referenz passend zu Technologie und Anwendung; auch EDQM unterscheidet seine Beispiele entsprechend. [3]

Definieren Sie ergebnisrelevante Erfassungseinstellungen: Abtastung, Antwortzeit, Bandbreite, Filterung, Messintervall und Baselinebehandlung. Nach unterschiedlichen Konventionen berechnete Rauschwerte sind nicht automatisch vergleichbar. Eine durch stärkere Filterung geglättete Kurve kann für schmale Peaks notwendige Informationen verdecken. Bewahren Sie Rohdaten und Einstellungen auf und vergleichen Sie bei Trends gleichartige Bedingungen.

Unterscheiden Sie eine Detektorantwortprüfung von der Kalibrierung der Konzentrations-Antwort-Beziehung eines analytischen Verfahrens. Eine sinnvolle Detektorprüfung weist weder Wiederfindung der Probenvorbereitung noch Matrixselektivität oder die Gültigkeit jeder Integrationsentscheidung nach. Leiten Sie keine anwendungsbezogene Nachweisgrenze aus einem allgemeinen Elektronik- oder Baselinetest ab.

Rückführbarkeit, Messunsicherheit und Akzeptanzkriterien

Metrologische Rückführbarkeit ist eine Eigenschaft des Messergebnisses und erfordert eine dokumentierte Kalibrierkette zu einer Referenz, einschließlich Unsicherheitsbeiträgen. Zertifikatsnummer oder Kennzeichnung allein belegen nicht die Eignung für einen bestimmten Bereich und Zweck. Prüfen Sie Identität, Kalibrierumfang, Korrekturen, Unsicherheit, Status und relevante Handhabungshistorie der Referenz. Rückführbarkeit garantiert weder ausreichend geringe Unsicherheit noch Fehlerfreiheit. [5]

Bauen Sie die Unsicherheitsbewertung auf dem definierten Messmodell auf. Beim Fluss können Masse, Dichte, Zeit, Wiederholpräzision und Sammeleffekte beitragen; bei der Temperatur Referenzunsicherheit, Auflösung, Positionierung, Stabilität und Gradienten. Nutzen Sie verfügbare Kalibrierinformationen und Beobachtungen und bewerten Sie Abhängigkeiten zwischen Eingangsgrößen. Die Unsicherheit des Waagenzertifikats ist nicht einfach diejenige des vollständigen Flussergebnisses. Der GUM-Rahmen bietet Methoden für diese Bewertung. [6]

Legen Sie Akzeptanzkriterien vor der Prüfung anhand anwendbarer Anforderungen und begründeter Nutzungsbedürfnisse fest. Erläutern Sie die Berücksichtigung der Messunsicherheit bei der Konformitätsentscheidung, insbesondere nahe einer Grenze. JCGM 106 behandelt Entscheidungsregeln und Risiken falscher Annahme oder Zurückweisung; es schreibt keine universelle HPLC-Toleranz und keinen universellen Schutzabstand vor. Erweitern Sie ein Kriterium nach Sichtung des Ergebnisses nicht lediglich zum Erreichen eines Bestehens. [7]

Die Matrix ist eine Planungshilfe, keine übernommene Norm oder Akzeptanzvorgabe. Liefert eine Prüfung eine Leistungskennzahl statt einer kalibrierten Größe, dokumentieren Sie Variabilität und Grenzen, ohne eine unbelegte metrologische Aussage abzuleiten.

Auffällige Ergebnisse: Ausgangszustand erhalten und Auswirkungen bewerten

Dokumentieren Sie, soweit relevant und sicher erfassbar, den vor Justierung oder Reparatur vorgefundenen Zustand und unterscheiden Sie ihn vom anschließenden Endzustand. Bewahren Sie Originalablesungen, Konfigurationen, Referenzaufzeichnungen, Berechnungen und Abweichungen auf. Prüfen Sie zunächst, ob Referenz, Aufbau oder Berechnung die Differenz erklären könnten. Setzen Sie weder die Richtigkeit des Geräts noch diejenige der Prüfung ohne Nachweis voraus.

Steuern Sie die weitere Verwendung entsprechend der Bedeutung des Befunds und dem genehmigten Qualitätsprozess. Bewerten Sie möglicherweise betroffene Arbeiten seit dem letzten begründet akzeptablen Zustand unter Berücksichtigung von Parameter, Ausmaß, Trend und Methodenempfindlichkeit. Ein erfolgreiches Ergebnis nach Reparatur stützt den künftigen Betrieb, beweist aber nicht rückwirkend die Gültigkeit jedes früheren Probenergebnisses. Kapitel 6 unterstützt kontrollierte Laboraufzeichnungen und Untersuchungen im anwendbaren EU-GMP-Bereich. [8]

Definieren Sie Korrekturarbeiten und den Grund für jede Wiederholungsprüfung. Messen Sie nicht wiederholt, verwerfen Sie keine Ergebnisse und ändern Sie keine Auswertung allein zum Erreichen der Akzeptanz. Die Freigabe sollte Nachweise, verbleibende Einschränkungen und zulässige Nutzung nennen. Passen Sie das Kontrollprogramm an, wenn die Historie einen unzureichenden bisherigen Bereich, Prüfzyklus oder Prüfaufbau zeigt. Kein einzelnes Kalenderintervall passt zu jedem Modul und Einsatz.

Befolgen Sie vor Änderungen fluidischer Anschlüsse genehmigte Verfahren zur Druckentlastung und sicheren Trennung. Berücksichtigen Sie Lösungsmittelgefahren, Abfallauffangung, heiße Oberflächen, elektrische Einrichtungen und gegebenenfalls Detektorgase. Umgehen Sie keine Verriegelungen, öffnen Sie keine druckbeaufschlagten Anschlüsse und führen Sie keine dem Service vorbehaltenen Justierungen aus. Abbildung und Rechenbeispiele sind keine Montageanleitung für einen Prüfstand.

Checkliste vor Anerkennung des Berichts

• Sind Größe, Ort, Konfiguration und Betriebsbereich ausdrücklich benannt?
• Decken die Referenzen die tatsächlichen Bedingungen mit bekannten Korrekturen und Unsicherheiten ab?
• Sind Originaldaten, Einheiten, Berechnungen und Erfassungseinstellungen erhalten?
• Entspricht die Schlussfolgerung der isolierbaren Aussage der Prüfung?
• Wurden Kriterien und Entscheidungsregel vor dem Ergebnis festgelegt?
• Sind Anfangs-/Endzustand, Auffälligkeiten und Auswirkungen auf frühere Ergebnisse behandelt?

Umfasst eine Kalibrierung immer eine Justierung?

Nein. Es sind unterschiedliche Tätigkeiten. Dokumentieren Sie eine etwaige Justierung und erheben Sie anschließend die erforderlichen Nachweise für den endgültigen messtechnischen Zusammenhang und die akzeptable Nutzung.

Kann eine bestandene SST Modulprüfungen ersetzen?

Nicht als allgemeine Regel. Die Systemeignungsprüfung betrifft einen bestimmten Methoden- und Sequenzkontext und isoliert möglicherweise keine Fluss-, Temperatur- oder Volumenfehler. Verwenden Sie ergänzende Nachweise passend zur beabsichtigten Aussage.

Quellen und Grenzen

Quellenprüfung am 28. September 2026. Die EDQM-Leitlinie hat OMCL-Geltungsbereich und kann von anderen Laboren freiwillig genutzt werden; ihre Beispielgrenzen werden hier nicht als universelle Kriterien übernommen. Der aktuelle Volltext von USP 〈1058〉 und ISO/IEC 17025 wurde nicht eingesehen; ihnen werden keine Detailbestimmungen zugeschrieben. Die folgende Forschungsarbeit war nur als indexiertes Verlagsabstract zugänglich.

1. JCGM — VIM3, 2.39 Calibration. Kalibrierdefinition und Abgrenzung zur Justierung.
2. JCGM — VIM3, 2.44 Verification. Nachweise gegenüber festgelegten Anforderungen.
3. EDQM — PA/PH/OMCL (11) 04 R7, Qualification of Liquid Chromatography Equipment. Wirksam seit 15. November 2023; Modulbeispiele in Abschnitt 4.
4. Hibbert DB, Jiang J, Mulholland MI — Propagation of uncertainty in high-performance liquid chromatography with UV–VIS detection. Analytica Chimica Acta 443 (2001), 205–214. Nur Abstract, keine Akzeptanznorm.
5. JCGM — VIM3, 2.41 Metrological traceability. Kalibrierketten und ihre Grenzen.
6. JCGM GUM-1:2023 — Guide to the expression of uncertainty in measurement, Part 1. Abschnitte 4–5: Modelle, Eingangsgrößen und Unsicherheitsbewertung.
7. JCGM 106:2012 — The role of measurement uncertainty in conformity assessment. Abschnitt 8: Entscheidungsregeln.
8. Europäische Kommission — EU-GMP-Kapitel 6, Qualitätskontrolle (2014). Labordokumentation und analytische Kontrollen im anwendbaren Humanarzneimittelbereich.
