Pipettenkalibrierung: Gravimetrie, Fehler und Messunsicherheit

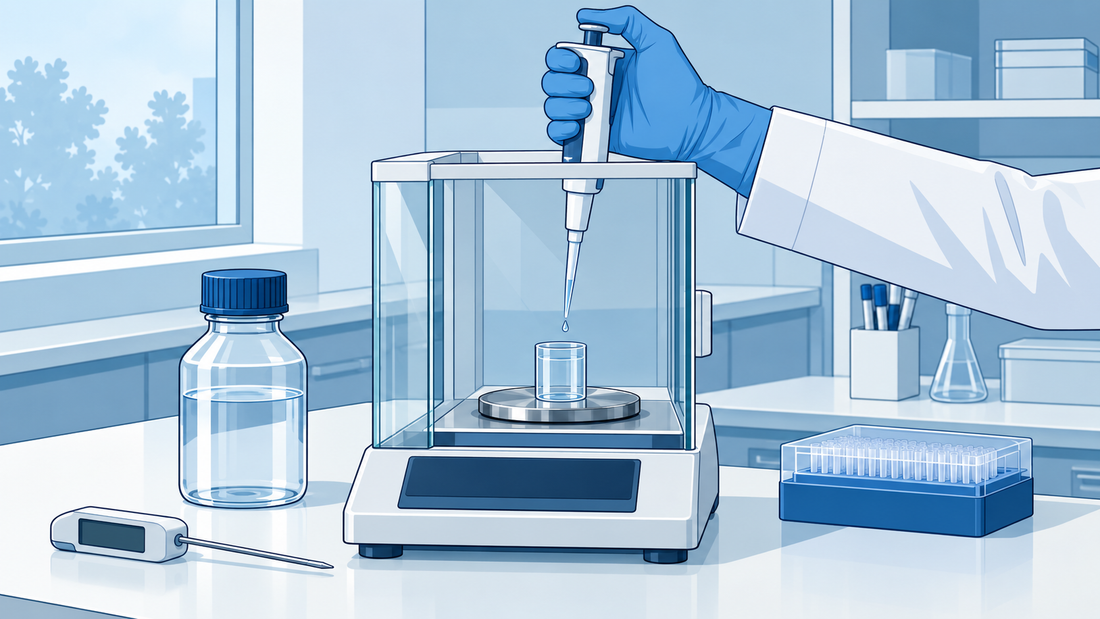

Die gravimetrische Kalibrierung bestimmt das abgegebene Volumen über eine Massemessung und ein Umrechnungsmodell. Die Waage misst keine Mikroliter direkt. Zur Bewertung gehören Pipetten-Spitzen-Kombination, Bedingungen, Korrektionen und Messunsicherheit; ein einzelner Mittelwert belegt keine Eignung für alle Volumina oder Kanäle.

1. Das kalibrierte System identifizieren

Dokumentieren Sie Kennung, Technologie, Messbereich, eingestelltes Volumen, Kanalzahl, Spitzen und gegebenenfalls das elektronische Programm. Die Reihe ISO 8655 betrachtet das vollständige Gerät einschließlich relevanter Verbrauchsteile. Die Teile 2 und 6 von 2022 behandeln Pipetten beziehungsweise das gravimetrische Referenzmessverfahren. [1–2] Hier werden die öffentlichen Katalogbeschreibungen herangezogen, keine ausschließlich im Volltext zugänglichen Anforderungen wiedergegeben.

Das Ergebnis gilt für diese Kombination unter den beschriebenen Bedingungen. Eine andere Spitze, Betriebsart oder Flüssigkeit kann das Verhalten verändern. Ein Wassertest bestätigt nicht automatisch die Abgabe eines viskosen oder flüchtigen Lösungsmittels. Zur Technologiewahl siehe Luftpolster- und Direktverdrängerpipetten im Vergleich.

2. Plan, Bedingungen und Referenzen festlegen

Vereinbaren Sie vor der Messung das anwendbare Verfahren, Volumina, Wiederholungen und erfasste Kanäle. Die Punkte müssen dem gewählten Verfahren entsprechen und den Einsatz abbilden; allein das maximale Volumen beschreibt die Nutzung am unteren Bereichsende möglicherweise nicht. Eine bequem gewählte Wiederholungszahl wird dadurch keine ISO-Vorgabe. Bewahren Sie Einzelwerte auf, auch wenn der Kalibrierschein Mittelwerte enthält.

Prüfen Sie die Eignung der Waage für den kleinen Massezuwachs auf dem Empfangsgefäß, die metrologische Rückführbarkeit der Umgebungsreferenzen und die Gleichgewichtsbedingungen. Wasser- und Lufttemperatur, Feuchte, Druck, Zeitablauf und Verdunstungsverluste können den Vergleich beeinflussen. [3] Eine stabile Anzeige belegt kein Gleichgewicht zwischen Wasser, Pipette und Raum.

Klären Sie mit dem Labor, welche Anfangsdaten vor Reinigung, Wartung oder Justierung zu erfassen sind. Verhindern Beschädigung oder ungültige Prüfbedingungen die Messung, dokumentieren Sie diese Einschränkung. Ein fehlendes Anfangsergebnis ist kein Konformitätsnachweis.

3. Von der Masse zum Volumen: das Modell offenlegen

Ein vereinfachtes Lehrmodell lautet V = (m + δm_ev) × Z: m ist der korrigierte Zuwachs der Waagenanzeige in mg; δm_ev die geschätzte verdunstete Masse, positiv beim Wiederhinzurechnen; Z der Masse-Volumen-Faktor in µL/mg. Hier fasst Z Wasserdichte und Luftauftrieb unter definierten Bedingungen zusammen. Er ist weder eine universelle Konstante noch eine Wiedergabe des vollständigen ISO-Modells.

Das tatsächliche Verfahren muss weitere Korrektionen, Bezugstemperatur und Geräteeinflüsse benennen. Wenden Sie keine allgemeine thermische Korrektion für Glasgeräte auf jede Pipette an. Bewerten Sie Verdunstung mit Daten, die den realen Ablauf repräsentieren; ein unter anderen Bedingungen geschätzter Wert kann gerade kleine Volumina falsch korrigieren. Cofrac behandelt diese Beiträge im französischen Leitfaden LAB GTA 90. [4]

4. Messabweichung, Streuung und Unsicherheit trennen

Hier gilt e = mittleres V − eingestelltes V: Eine negative Abweichung bedeutet Unterdosierung. Die Korrektion des Wertes hat das entgegengesetzte Vorzeichen, ist aber nicht automatisch eine Anweisung zur Justierung der Pipette. Die Standardabweichung s beschreibt die Streuung der Abgaben; für den Mittelwert aus n unabhängigen Beobachtungen beträgt der Wiederholbarkeitsbeitrag s/√n. Für eine Einzelabgabe gilt diese Verringerung nicht. [3]

Das Budget berücksichtigt Wägung, Umrechnungsfaktor, Verdunstung, Wiederholbarkeit sowie verbleibende Verfahrens- oder Bedienereinflüsse. Rechnen Sie jeden Beitrag mit der passenden Empfindlichkeit in Volumeneinheiten um. Temperatur und Dichte dürfen nicht erneut addiert werden, wenn sie bereits in der Unsicherheit von Z enthalten sind; dasselbe gilt für bereits in der Reihe erfasste Waagenwiederholbarkeit. Prüfen Sie Korrelationen: Die einfache quadratische Kombination setzt Unabhängigkeit voraus.

Die erweiterte Messunsicherheit U = k × u_c ist weder Messabweichung noch Toleranz. Erweiterungsfaktor k und Interpretation müssen durch Modell und Daten begründet sein. Das Beispiel verwendet k = 2 nur zur Veranschaulichung, ohne automatisch eine exakte Überdeckungswahrscheinlichkeit von 95 % zu behaupten. Zum Rahmen siehe Messunsicherheitsbudget im GMP-Labor.

5. Eigene Tabelle: simulierter Punkt bei 10 µL

Die erfundenen Daten erläutern den Rechenweg; sie stammen aus keiner Kalibrierung. Betrachtet wird der Mittelwert aus zehn unabhängigen Abgaben bei gleichen Bedingungen, mit einem für das Beispiel festgelegten Z. Zehn wird hier nicht als Verfahrensvorgabe dargestellt.

Die Beiträge folgen aus u(m) = 0,008 mg, u(δm ev) = 0,005 mg, u(Z) = 0,00010 µL/mg und s = 0,030 µL. Der Verfahrensbeitrag von 0,012 µL beschreibt einen verbleibenden Unterschied zwischen Bedienern, der in der Reihe fehlt. Die Wägung schließt bereits beobachtete Wiederholbarkeit aus; Z enthält Umwelteinflüsse nur einmal. Unabhängigkeit der Beiträge und Vernachlässigbarkeit weiterer Einflüsse sind Annahmen, die im realen Fall belegt werden müssen.

Bei einer didaktischen Toleranz von ±0,060 µL und der zuvor festgelegten Regel |e| + U ≤ 0,060 µL beträgt der ungerundete Wert 0,0571732 µL: Der Punkt erfüllt dieses Kriterium. Daraus folgen weder ISO-Konformität noch Eignung des gesamten Bereichs oder Konformität jeder Einzelabgabe. Eine Anforderung an die Streuung bleibt gesondert.

6. Simulierter Fall: kleines Volumen, andere Diagnose

Eine Pipette zeigt beim hohen Volumen zufriedenstellende Ergebnisse, beim niedrigen eine Unterdosierung. Die prüfende Person veranlasst nicht sofort eine Justierung, sondern vergleicht Spitzen, Temperaturen, Zeitablauf, Verdunstung und bedienerspezifische Daten. Ein unkompensierter Verlust von 0,01 µL entspricht 0,1 % bei 10 µL und 0,01 % bei 100 µL. Das erklärt eine unterschiedliche Empfindlichkeit, identifiziert jedoch allein keine Ursache.

Macht eine Bedingung die Prüfung ungültig, dokumentieren Sie dies und behandeln die Wiederholung verfahrensgemäß unter Erhalt der Originaldaten. Bleibt der Fehler unter kontrollierten Bedingungen bestehen, untersuchen Sie das Gerät. Bei Mehrkanalpipetten bleiben Kanalergebnisse getrennt: Ein Gesamtmittelwert kann einen auffälligen Kanal verdecken. Siehe Gleichmäßigkeit und Kontrollen von Mehrkanalpipetten.

Der Bericht muss Konfiguration, Verfahren, Ergebnisse je Punkt und Kanal, Streuung, Unsicherheit sowie Eingriffe mit Anfangs- und Endzustand verständlich zeigen. Die Freigabe folgt Laboranforderungen und zugewiesenen Verantwortlichkeiten; eingeschränkte Nutzung verlangt dokumentierte Grenzen. Zurück zu Kalibrierung und Labormetrologie.

7. Quellen und Grenzen

Geprüft: 1. Oktober 2026. Tabelle, Rechnungen und Fall sind eigene GuideGxP-Inhalte. Dieser Beitrag ersetzt nicht das vollständige anwendbare Verfahren; Leitfäden unterstützen Grundsätze und Bewertungen, ohne allgemeingültige GMP-Pflichten zu schaffen.

1. ISO 8655-2:2022 — Pipetten, öffentliche Beschreibung.
2. ISO 8655-6:2022 — gravimetrisches Referenzverfahren, korrigierte Fassung Juni 2022; öffentliche Beschreibung.
3. EURAMET Calibration Guide No. 19, Version 4.1, Dezember 2025 — Volumenmetrologie, Abschnitte 3, 4 und 6.
4. Cofrac LAB GTA 90, Revision 02 — anwendbar seit 24. April 2023; Kolbenhubgeräte, Abschnitte 10.1–10.2.
